上兆阀门《电磁阀的分类及型号》

一、ZCS水液电磁阀--用途

ZCS水液电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于膜片式电磁阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭讯速，可靠性高等特点。

二、ZCS水液电磁阀--特点

结构简单，体积小，密封性能好，维修方便。

三、ZCS水液电磁阀--型号规格说明

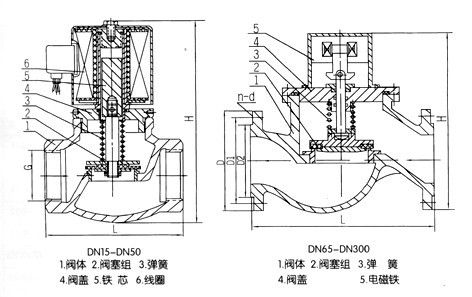

四、ZCS水液电磁阀--结构原理

ZCS水液电磁阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。

根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。

当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。

常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

一、蒸汽电磁阀--用途：

ZCZ蒸汽电磁阀适用于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥等蒸汽设备及各类温度自控仪和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。

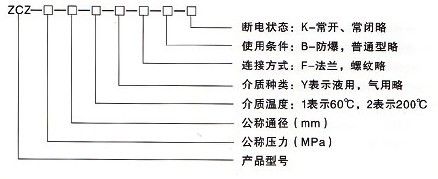

二、蒸汽电磁阀--型号规格说明

三、蒸汽电磁阀--技术参数

一、ZCZG高温电磁阀--概述

ZCZG高温电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的首选产品。

①特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃

②不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性

③采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一

④采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作

⑤介质流体最高压力可分别提供4.0Mpa;

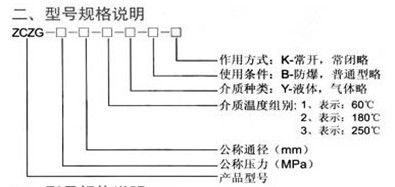

二、ZCZG高温电磁阀--规格与型号

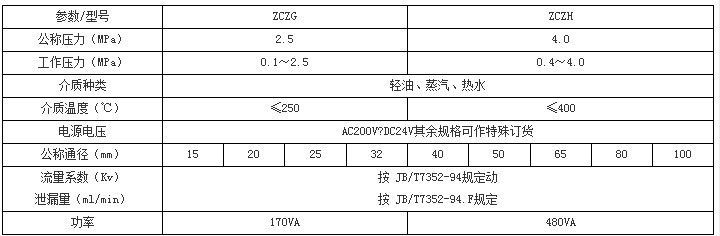

三、ZCZG高温电磁阀--技术参数

一、ZBSF全不锈钢电磁阀--用途

ZBSF系列全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。

本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

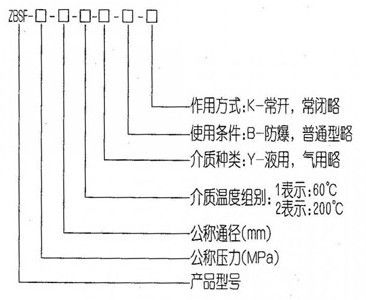

二、ZBSF全不锈钢电磁阀--型号规格说明

三、ZBSF全不锈钢电磁阀--主要特点

耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性能良好。

耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。

耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。

可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。

四、ZBSF全不锈钢电磁阀--结构原理

　　本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀工启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关关闭。

　　常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由下下压差作用向上升起，主阀打开，阀门开启。

一、天然气电磁阀--特点及用途

ZCM-F天然气电磁阀具有结构简单、流量大，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构，它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

二、产品型号规格说明

三、天然气电磁阀--结构及原理

本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。

根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。

电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。

常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。
