TP41Y-16P不锈钢阀套式排污阀发布时间：18-10-19

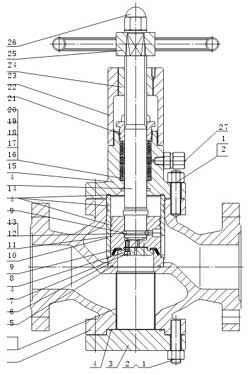

一，TP41Y-16P不锈钢阀套式排污阀结构特点：

1.（K）TP41Y-16P不锈钢阀套式排污阀是一种新型的节流，截止和通风产品。该阀采用笼式风机节流阀，具有多级节流效果，节流效果明显，密封和操作可靠。易于维护等。

2，阀门采用双密封（软硬密封），密封可靠，硬质合金外壳更耐气流和耐磨，双密封可在高压气体介质条件下实现零泄漏。该阀使用寿命长。

3.阀座的密封表面是锥形的，这有利于阀本身清洁附着在密封表面上的污垢。

4，平衡阀和活塞密封圈设置在阀门的阀瓣上，确保在开/关全压差条件下稳定运行。开口轻巧灵活，开合扭矩小。

5，填料采用V形填料结构，自密封，无需调节，开合极轻。填料函设有辅助密封油脂注入结构，使阀门密封性能可靠。

6，阀门可在线维修，管道可更换一系列易损件，如压力包装。

7.阀门底部设有一个大排水孔。如有必要，应打开它以清洁阀门内的污垢。8.污水阀阀门的外阀有一个O形密封圈。它具有自动清洁功能和打开/关闭时的密封，并在卸载时具有节流和减压功能。

二，TP41Y-16P不锈钢阀套式排污阀工作原理：

1.常闭状态：阀盘被压紧并压在阀座凸台上形成硬密封，软密封嵌入阀瓣中

密封件压在阀座的端部上以形成第二密封。双密封结构确保阀门零泄漏，并通过阀瓣确定平衡。

当阀门关闭和打开时，该孔使阀瓣受到很小的力，而当阀门打开和关闭时，阀门的扭矩也很小。

2，节流和排污状态：阀门密封是由离开阀座，因为阀瓣上设有平衡孔，阀门开度极轻

这将是。阀门打开后，管道中的介质和杂质同时流过阀套和阀座，同时实现节流和排污。圆盘和阀座

盖子使用斜角来改变介质的流动方向，并且具有自清洁功能，使得密封不会夹带杂质。

3.关闭状态：管道中的介质排出后，阀门关闭，介质从套筒的倾斜角度进入阀座通道，流动阻力系数增大。

流速增加，倾斜角度改变介质流动的方向，并产生涡流。增加力以实现阀座开封的吹扫。

当阀瓣密封件靠近阀座时，套筒和阀座通道之间的匹配间隙防止较大的颗粒介质流入密封件，并且流量增加。

一步增加并清除介质的横向力。当阀门关闭时，密封杂质被彻底清洁，确保阀门排出后的密封。

性能进一步确保排水后的密封性也可以是无泄漏的。这大大增加了容量并延长了使用寿命。

TP41Y-16P不锈钢阀套式排污阀主要零部件材料一览表：
