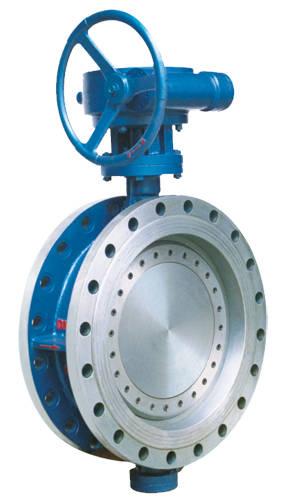

D343H三偏心多层次硬密封蝶阀的结构特点及工作原理   发布时间:22-07-03

D343H三偏心多层次硬密封蝶阀的结构特点及工作原理:

1。D343H三偏心多层次硬密封蝶阀与其他蝶阀最大的区别是采用了三偏心设计结构。蝶板安装中心和旋转中心设计有严格的偏心距。当阀门开启10℃甚至全开时,蝶阀的阀座密封面与蝶板处于非接触状态,关闭时,蝶板随阀杆转动,偏转到阀座密封面内,使其气密。因此,由于在开启和关闭过程中磨损较少,阀门的使用寿命得以延长。
2。三偏心多层次硬密封蝶阀的阀座采用内嵌O型橡胶圈或氟塑料作为密封垫形成密封。因此具有温差和磨损的自补偿功能,从而保证阀门的密封性。
3。当蝶阀管道中的流体压力引入阀座密封槽时,由于波松分力原理,O形圈的膨胀力和管道压力产生的合力将阀座密封面推向蝶板,密封阀门。这种独特的密封结构可以随着管道压力的增加产生更大的密封力。
4。蝶阀的阀座可以微调。阀门使用一定时间后,当密封圈自身磨损泄漏时,在不拆卸阀门的情况下,通过调节螺钉可以将密封压环向蝶板方向微调到所需尺寸,使其得到补偿,具有与新阀门相同的密封性能。
5。除手动装置外,三偏心多层次硬密封蝶阀系列还可配气动装置或电动装置,形成手动。
动力蝶阀和气动蝶阀可附加反馈信号,电动气动阀门定位器和电动蝶阀等三大类六大系列产品。
三偏心多层次硬密封蝶阀产品可应用于石化、食品、医药、纺织、造纸、电力、污水处理、给排水、冶炼等工业管道。可用作各种气体、液体、半流体和微粒粉末输送管道或容器中控制介质流动的启闭机构。三偏心多层次硬密封蝶阀可安装在任何位置。
三偏心多层次硬密封蝶阀系列,具有一定的自清洗能力,在钢厂、市政管道等污水管道中使用时能显示出多种优点,无需维护,密封性能好,操作方便。
以上三偏心多层次硬密封蝶阀的结构特点及工作原理有紧急切断阀厂家上兆阀门技术部提供,如了解更多蝶阀基础知识请持续关注我们。
