各种球阀的工作原理   发布时间:21-02-11

根据球阀的结构,它可以分为:


球阀的球是固定的并且在按下时不会移动。
固定球阀配有浮动阀座。接收到介质的压力后,阀座将移动,使密封圈紧紧地压在球上,以确保密封。
轴承通常安装在球体的上下轴上,操作扭矩小,适用于高压和大口径阀门。
为了减小轴承的操作扭矩由于增加了球阀的密封可靠性,近年来出现了油封球阀。在密封面之间注入特殊的润滑油以形成油膜,从而增强密封性能并降低操作扭矩。
,它更适合于高压和大口径球阀。
弹性球阀
球阀的球有弹性。
球和阀座密封圈均由金属材料制成,并且密封的比压非常大。介质本身的压力不能满足密封要求,必须施加外力。
此阀适用于高温高压介质。
弹性球是通过在球的内壁下端打开一个弹性凹槽以获得弹性而制成的。
关闭通道时,请使用阀杆的楔形头使球膨胀,然后按阀座进行密封。
切断阀在旋转球体之前松开楔形头,球体将恢复其原始形状,从而使球体与阀座之间有一个小间隙,可减少密封面与阀座之间的摩擦。
球阀可根据其通道位置分为直通型,三通型和直角型。
三通四密封球阀用于分配介质并更改介质的流向。

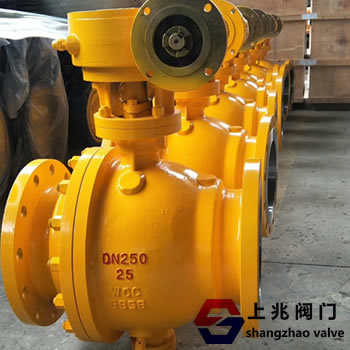

硬密封浮动球阀
球阀的球浮起。在中等压力的作用下,球会产生一定的位移,并紧紧压在出口端的密封面上,以确保出口端的密封。
浮球阀结构简单密封性能好,但承载工作介质的球体的载荷全部传递到出口密封圈,因此有必要考虑密封圈材料是否能承受球形介质的工作载荷。
此结构广泛用于中低压球阀。
球阀广泛用于灌溉系统,主要在支管的入口。
该球阀结构简单,体积小,抗水流能力低。缺点是打开或关闭的速度过快,这会在管道中造成水锤。当管道中的水流速突然变化时,压力将增加。
因此,不宜在主管上使用球阀,而是可用于对茎管和支管或其末端进行冲洗。冲洗效果好。
球阀分为O形球阀和V形球阀。
 O型球阀采用浮动结构,球芯为精密铸件,表面镀硬铬,阀座由增强型聚四氟乙烯制成。流道口与管径相同,流量极小。泄漏,通常用作开关阀,特别适用于高粘度,含纤维的粒状介质; V型球阀采用固定结构,紧急切断阀在球芯上开有V型切口,可实现比例调节,流量特性近似相等。
根据不同的工艺设备,高可以组成高压内螺纹球阀和锻钢三件式硬密封球阀,其中高压内螺纹球阀必须配备用于调节比例的阀门定位器,以及锻钢三件式硬密封球阀必须实现比例调节

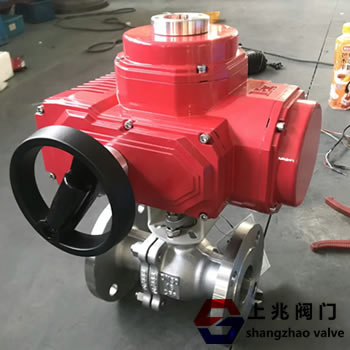

必须选择电子电动执行器或配备伺服放大器等。

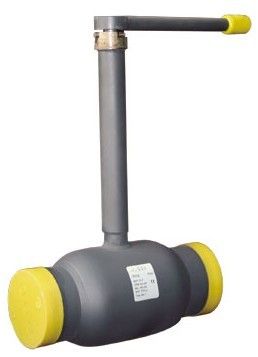

外螺纹球阀对接焊球
该阀是使用具有圆形通道的球体作为开闭部的阀,该球体与阀杆一起旋转以实现开闭动作。
外螺纹球阀对接焊球阀的开闭部分是一个带孔球体,它绕垂直于通道的轴线旋转,以达到打开和关闭通道的目的。
球阀主要用于打开和关闭管道及设备介质。
它可以减少打开和关闭管道时的阻力并延长使用时间。
