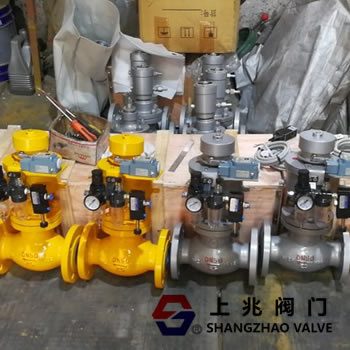

QDQ421F-40C_气动氨气专用紧急切断阀   发布时间:20-09-14

QDQ421F-40C_气动氨气专用紧急切断阀原理:
一、QDQ421F-40C_气动氨气专用紧急切断阀 在无气压情况下,阀瓣处于常闭状态,当气泵把压力气输入切断阀气缸时,阀瓣开启,当需要关闭紧急切断阀或遇有紧急情况时,将压力泄掉即自动关闭。
二、气动紧急切断阀是由柱塞固定在阀座上,当压力气体(压缩空气,氮气)通过阀座注入气缸时,阀瓣即离开阀座,当压力泄掉,阀瓣由于弹簧力的作用,迅速关闭。
三、阀门工作介质的流动方向,阀座端为出口,无阀座端即为进口和气压力方向相反。
QDQ421F-40C_气动氨气专用紧急切断阀装有低熔点(易熔合金)的塞子,在出现事故时因≥80C温度升增高易熔化泄压来迅速关闭液氨贮罐的出入口来保证氨气贮罐系统的安全。



QDQ421F-40C_气动氨气专用紧急切断阀性能规范:
压力等级:2.5/4.0Mpa
气缸工作压力:0.3-0.6Mpa
使用温度:-40~+80℃
气缸使用介质:氮气`无水空气
使用介质:天然气,液化气,液氨 ,气体
熔闭时间:±70℃
关闭时间: ≤5秒
气缸开启压力; ≥0.3-0.6Mpa
阀体材料:铸刚,不锈钢。304,316,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:球墨铸铁
密封圈,O型圈:聚四氟乙烯
氨用气动紧急切断阀主要用途:
氨用气动紧急切断阀 是一种安全保护阀,安装在气氨、液氨、液化石油气(燃气)、液相与气相管路出入口上与远距离气源配套使用,利用气源控制阀门开启—关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75±5℃时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。
氨用气动紧急切断阀设计参数:
设计、制造:GBJ16008-90
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~300mm
公称压力:PN1.6、PN2.5、4.0MPa
