气动衬氟切断截止阀   发布时间:22-03-19

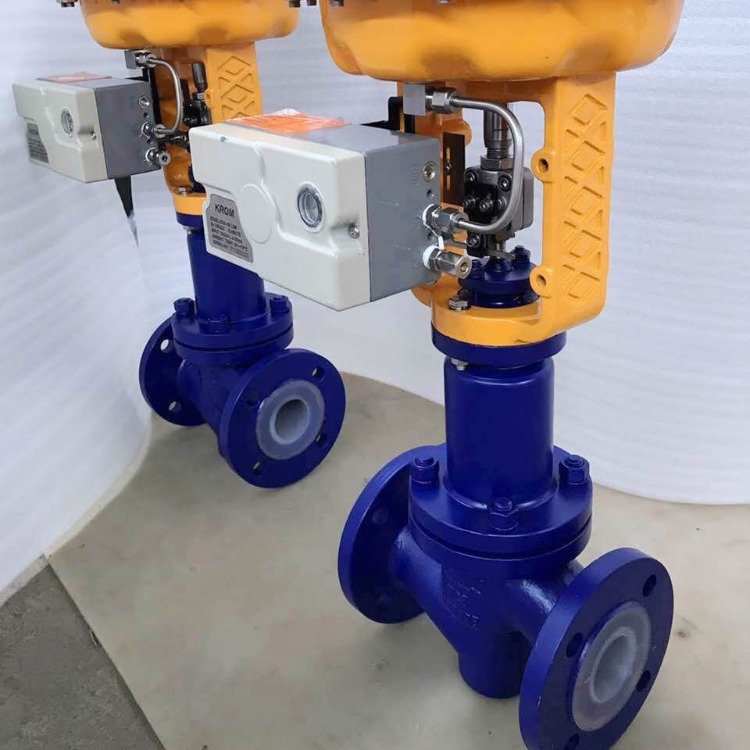

一、气动衬氟切断截止阀产品介绍:

  J641F46 气动衬氟切断截止阀是一种气动衬氟紧急切断阀专为控制一般腐蚀性介质而设计的。阀体的内表面覆盖有各种橡胶以供选择。适用于不同的工作温度和流体管道,具有强度高、耐腐蚀性能好的特点。其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。活塞式行程长,适用于需要较大推力的场合;而膜式的行程较小,只能直接驱动阀杆。叉形气动执行机构具有扭矩大、空间小、扭矩曲线更符合阀门扭矩曲线等特点。但是很漂亮。



  二、气动衬氟切断截止阀工作原理:

  衬氟截止阀当压缩空气从喷嘴A进入气动执行机构时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动转轴上的齿轮逆时针旋转90度,阀门开启。此时,气动执行机构阀两端的气体通过B喷嘴排出。反之,当压缩空气从B喷嘴进入气动执行机构两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针旋转90度,使阀门关闭。此时气动执行机构中间的气体用喷嘴a排出,以上是标准型的传动原理。根据用户要求,气动执行机构可配置与标准型相反的传动原理,即选择轴顺时针旋转开启阀门,逆时针旋转关闭阀门。单作用(弹簧复位型)气动执行机构A喷嘴为进气口,B喷嘴为出气口(B喷嘴内应安装消声器)。喷嘴A的入口是打开阀门,阀门死的时候靠弹簧力关闭。

采用双作用气缸或薄膜式结构,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命
