截止阀的结构原理   发布时间:18-04-17


截止阀是工业管道和民用管道上不可缺少的一种阀门,截止阀主要由阀体、阀盖、阀瓣、阀杆、执行器等重要部件组成,密封面材质分别为本体密封、堆焊密封、聚四氟乙烯密封(软密封)。根据管道的介质和压力来选择密封面的材质及结构,截止阀阀瓣密封面采用锥形密封和平面密封及节流密封。上兆阀门研发生产的一款节流截止双功能的截止阀采用节流方式设计,具有关闭作用和节流调节作用。广泛应用于石油、天然气、化工、电力、冶金、国防科技、矿山、船舶、食品、医药、供水、暖通、城建等重要领域。J41W不锈钢截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。

截止阀--执行标准

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

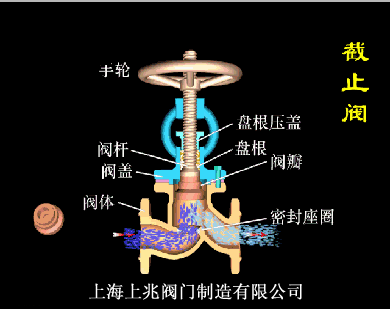

截止阀的结构原理:


型号材料
阀体、阀盖阀杆密封面填料
J41H-16C~160C碳素钢铬不锈钢堆焊铁基合金石棉、石墨、柔性石墨、聚四氟乙烯
