Z41J耐磨耐腐蚀衬胶闸阀发布时间：21-05-15

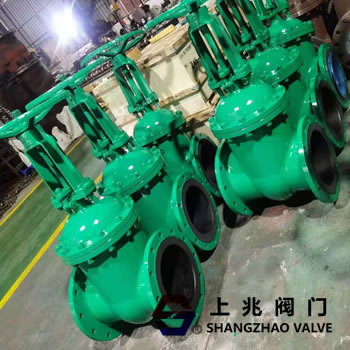

一、Z41J耐磨耐腐蚀衬胶闸阀概述：

Z41J 耐磨耐腐蚀衬胶闸阀产品广泛应用于化工，石油，天然气，环保，城市管道，燃气管线等工业部门，介质的流向不受限制，全开时，密封面受工作介质的冲蚀比截止阀小，体形比较简单，铸造工艺性较好。

二、Z41J耐磨耐腐蚀衬胶闸阀特点：

1 产品连接件少，整体钢性好。

2 截流速度快。

3开度限位机构方便，灵活，。

4 体形小巧，外形美观。

5 操作简单，省力，维修方便。

6 流体阻力小，密封面受介质的冲蚀小。

7介质流向不爱限制，不扰流，不降低压力。

三、Z41J耐磨耐腐蚀衬胶闸阀标准规范：

设计制造标准：GB/T 12234

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

四、Z41J耐磨耐腐蚀衬胶闸阀零件材料与工况：

1.阀体材质:碳钢、不锈钢。

2.密封材质:流道全衬四氟，衬胶。

3.填料: PTFE。

4.阀杆材质:不锈钢304、不锈钢316、不锈钢2cr13。

Z41J耐磨耐腐蚀衬胶闸阀--主要配件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸阀
		Z	C	P	R	PL	RL
1	阀体/端盖/闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
4	填料/压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手轮	WCB		WCB		WCB
