阀套式排污阀的主要组成结构   发布时间:21-04-28

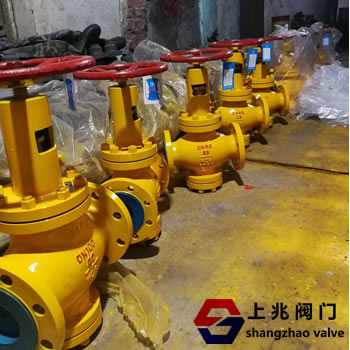

一眼就能看到阀套排污阀的主要结构
阀套式排污阀是从闸门演变而来的。它使用齿轮旋转90度来带动阀杆升起,从而达到打开和关闭的目的。 扭矩小,操作简单,易于实现快速开合。排污阀不仅结构简单,密封性好,而且体积小,重量轻,材料消耗少,安装尺寸小,特别是在驱动时。定期排污高压锅炉的排污阀pn≤20mpa可同时吹扫五个通道。 一个污水处理通道。


产品处于关闭状态时,排出管道中的介质后关闭阀门。介质从衬套的斜角进入阀座通道,流阻系数增加,流速增加,斜角改变介质流向,产生涡流,阀座端面的介质直径
阀套排污阀的主要部件是什么?
 1.内锥面
 2截止阀.阀座喷嘴,节气门轴阀内部设有缓冲窗口,可在排出时节流并减慢流过阀的介质的压力。
节气门轴,衬套和节流孔的表面采用稀有合金进行堆焊,耐腐蚀和磨损。
 3.阀门上有节气门窗和排水窗。
 4。当连接阀芯软密封对的垫圈与阀座通道匹配时,为了改变介质和阀座出口的流向,紧急切断阀以利于阀座端面的自清洁,垫圈步骤为由匹配的间隙和垫圈的斜角形成。
介质的径向力实现了阀座的自清洁功能。
 5。阀芯装有两个O形圈,在两个O形圈之间设置了一个储渣罐。阀芯下端的O形圈在阀套中上下移动,以实现自动排渣。阀芯和阀的外圈
套筒的内壁随时保持干净。
 6。
 7.阀芯的底端是嵌入式的,便于在介质流动方向发生变化并产生涡流时实现阀芯密封面的自清洁功能。
 8.在阀芯平衡孔下端的内腔和上端的内腔之间有一个金属滤垫。衬套上的螺母相匹配,以防止中等杂质通过平衡孔流到阀芯的上腔。
 9。当阀套式排污阀打开时,节气门轴和喷嘴,衬套垫圈和阀座的内腔具有相匹配的空行程,以确保阀芯密封面与阀座部分隔开一定的空间距离,并且可以实现节流。
节流排放。
