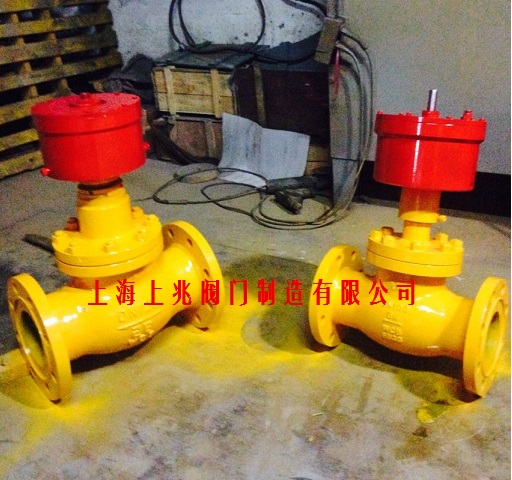

QDQ421F-25C-100气动氨用紧急切断阀   发布时间:18-08-04


I.气动氨的紧急切断阀 - 概述:

QDQ421F-25C-100气动氨用紧急切断阀适用于氨/气储罐,管道进出口控制安全阀切断流量。在设备发生故障,腐蚀损坏,密封失效的情况下,在发生紧急情况或紧急情况时,用于切断上游气源,避免事故范围扩大,控制事故的影响,并减少事故损失。

气动氨紧急切断阀配有低熔点(熔化合金)塞。易熔合金的温度≥80°C,气压释放截止阀快速关闭,以确保储罐系统的安全。

气动氨气紧急切断阀(气动紧急切断阀)由多弹簧气动隔膜执行器或浮动活塞执行器和调节阀组成,接收调节仪表信号,控制切割,切换或切换过程管道中的流体。它具有结构简单,响应灵敏,运行可靠的特点。可广泛用于石油,化工,冶金等工业生产部门。紧急切断阀的来源需要过滤(压缩空气)氮气。

二,QDQ421F-25C-100气动氨用紧急切断阀 - 性能规格:

压力等级:2.5 / 4.0Mpa

气缸工作压力:0.3-0.6Mpa

工作温度:-40~ + 80°C

气缸介质:氮气,无空气

使用介质:天然气,液化气,液氨,气体

熔化时间:±70°C

关闭时间:≤5秒

气缸开启压力;≥0.3-0.6Mpa

主体材质:铸钢,不锈钢。 304,316,316L

弹簧:50CrVA(弹簧钢)

气缸,活塞:球墨铸铁

密封圈,O形圈:PTFE,丁腈橡胶

类型:气动/常闭。 通常开放铸造/不锈钢

QDQ421F-25C-100气动氨用紧急切断阀 - 应用操作程序
气动截止阀气缸开启压力≥0.3-0.6Mpa,气缸的日工作压力,不低于0.4MPa,保证阀门的正常运行。
紧急切断阀不应长时间打开,以免弹簧疲劳失效。
五,安装注意事项
1.存放时,用塞子或盖子关闭阀门的外部通道,存放在干燥通风的室内,检查长期存放,除去污垢,并在加工表面涂防锈油,以防止腐蚀。
2.安装前应清洁阀门,拧紧螺纹接头。
3.截止阀采用止回阀原理,只能在一个方向上切断。安装时必须注意阀门标记。要保护的端部用作阀门入口。安装阀门时,请注意:高输入,低输出。
4.订单必须注明法兰密封面的形状,压力等级和连接标准。
