安全阀分类及参数选型方法   发布时间:20-12-17

上海上兆阀门制造有限公司在这里为大家解析下,安全阀分类及参数选型方法
 1.分类

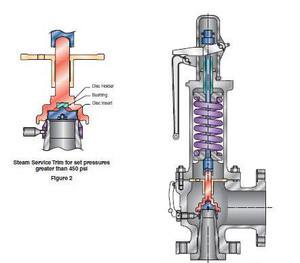

目前大量生产的安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作,弹簧式安全阀中又有封闭和不封闭的,一般易燃、易爆或有毒的介质应选用封闭式,蒸汽或惰性气体等可以选用不封闭式,在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度,紧急切断阀有时也可以用作手动紧急泄压用,杠杆式安全阀主要依靠杠杆重锤的作用力而工作,但由于杠杆式安全阀体积庞大往往限制了选用范围。温度较高时选用带散热器的安全阀。安全阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开启高度,由开启高度不同,又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1/40~l/20。全启式是指阀瓣的开启高度为阀座喉径的1/4。


2.安全阀的选用
由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全紧急切断阀的定压值决定弹簧或杠杆的定压范围,再根据使用介质决定安全阀的材质和结构型式,再根据安全阀泄放量计算出安全阀的喉径。
以下为安全阀选用的一般规则。
(l)热水锅炉一般用不封闭带扳手微启式安全阀。
(2)蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。
(3)水等液体不可压缩介质一般用封闭微启式安全阀,或用安全泄放阀。
 (4)高压给水一般用封闭全启式安全阀,如高压给水加热器、换热器等。
(5)气体等可压缩性介质一般用封闭全启式安全阀,如储气罐、气体管道等。    (6)E级蒸汽锅炉一般用静重式安全阀。
(7)大口径,大排量及高压系统一般用脉冲式安全阀,如减温减压装置、电站锅炉等。
(8)运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀。
(9)油罐顶部一般用液压安全阀,需与呼吸阀配合使用。
(10)井下排水或天然气管道一般用先导式安全阀。
(11)液化石油气站罐泵出口的液相回流管道上一般用安全回流阀。
(12)负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。
(13)背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。
(14)介质凝固点较低的系统一般选用保温夹套式安全阀。
以上是安全阀分类及参数选型方法的介绍,如果您还有疑惑或还想了解更多,可来电咨询,我们有专业的技术人员为您解答!
