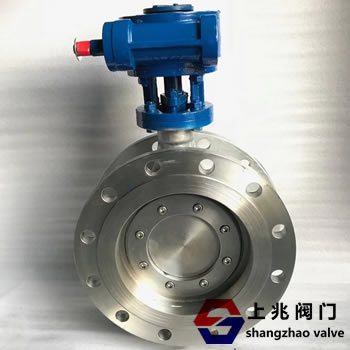

D343W-16P-350_蜗轮硬密封不锈钢蝶阀   发布时间:20-09-15

D343W-16P-350_蜗轮硬密封不锈钢蝶阀 采用三偏心硬密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。根据用户需求,阀门供应网的硬密封蝶阀可以设计成具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


D343W-16P-350_蜗轮硬密封不锈钢蝶阀 应用范围:
治金、电力、石油化工、以及给排水和市政建设等工业管道
D343W-16P-350_蜗轮硬密封不锈钢蝶阀标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

D343W-16P-350_蜗轮硬密封不锈钢蝶阀 特点及原理
偏离管道中心
偏离密封面中心
倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
