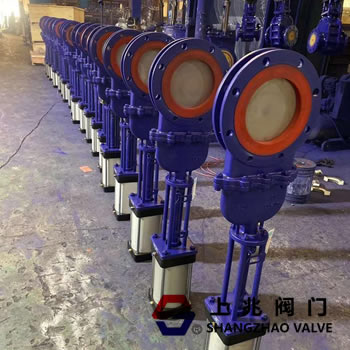

双面聚氨酯刀型闸阀   发布时间:20-09-14

1.全通径设计:此阀门为全通径阀门,开启后阀板完全提升到阀腔内部,阀板不与介质正面接触,避免了阀板受介质冲刷而造成磨损。
2、双相密封,此阀安装时应确认介质流向,可以达到正向全压力零泄漏。逆向≤50%压力回流零泄漏。
3、上密封.采用整体模压带斜角设计的三元乙丙橡胶,保证密封的同时.提供了超常的使用寿命。
4.耐磨聚氨酯内衬.内衬采用整体浇注聚氨酯弹性体,提供超长的耐磨附腐寿命,另外,此内衬可以更換,我们将提供技术指导,或者到现场为您更换。
5.阀板.采用耐磨不锈钢板,可做耐磨表面处理.此阀板亦可更换.

双面聚氨酯刀型闸阀Manual knife gate valve
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000  JB/T79-94
试验与验收  testing and acceptance: GB/T13927-92
双面聚氨酯刀型闸阀主要零部件材质  Key parts material

阀体、上盖Valve body, upper cap铸铁,碳钢、不锈钢Carbon steel, stainless steel
阀板Valve plate铸铁,碳钢,不锈钢stainless steel
阀杆Stem不锈钢stainless steel
密封圈Seal ring橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy

双面聚氨酯刀型闸阀主要性能规范  Key performance indicators

公称压力Nominal pressurePN
壳体试验Casing test1.5XPN
密封试验Leak test1.1XPN
工作温度Operating temperature橡胶≤80℃ 四氟密封≤180℃  硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix
