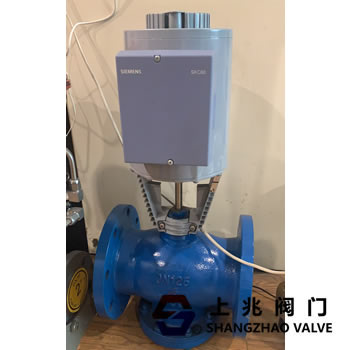

VVF53.100西门子电动二通阀   发布时间:20-09-12

VVF53.100西门子电动二通阀基本原理:通过控制换热器、空调机组或其他热、冷设备、一次热(冷)媒入口流量,以达到控制设备出口温度的目的,当负荷发生变化时,通过改变阀门开启度调节流量,以消除负荷波动造成的影响,使温度恢复至设定值。西门子温控阀广泛应用于城市供暖、供气、空调、制冷等楼宇温度自动控制系统。

VVF53.100西门子电动二通阀组成:
阀体:西门子原装调节阀或DLRV调节阀DN25-DN300
执行器:西门子执行器SKD60/SKD62/SKB60/SKB62/SKC60/SKC62等
控制器:西门子控制器RWD60/RWD62/RWD68等
传感器:西门子温度传感器QAE2121.010/QAE2120.010等
西门子电动阀VVF53.50-40K电动调节阀SIEMENS西门子调节阀
VVF43 K,VVF53 K产品参数
介质温度在1…220℃的高性能阀门
球墨铸铁EN-GJS-400-18-LT阀体
DN65…150适用于VVF43 K,DN50…150适用于VVF53 K
KVS40…360m3/h
法兰类型21,法兰设计为B类
带有压力补偿腔的VVF43 K和VVF53 K可以提供大的关闭压差
与电动液压执行器SKD SKB SKC 组合
VVF53.100西门子电动二通阀用途
用于区域供热,供热,通风和空调机组中作为控制或截止阀门,适用用于闭式或开式管路系统(注意避免气蚀)。
阀门 执行器行程驱动力技术参数表 SKD SKB SKC
PN16用于VVF43 KPN25用于VVF53 K
1000N 2800N 2800N
液体与所有类型执行器配合,此安装方向有利于实现低噪音和高KVS值 DN KVS SV pS pmax pS pmax pS pmax
  [m3/h] [kPa]
  VVF43.65-63K 65 63 ﹥100 - - - - 1600 800
  VVF43.80-100K 80 100
  VVF43.100-160K 100 160
  VVF43.125-250K 125 250
  VVF43.150-360K 150 360
  VVF53.50-40K 50 40 ﹥100 2500 1250 2500 1250 - -
  VVF53.65-63K 65 63 - - - - 2500 1250
  VVF53.80-100K 80 100
  VVF53.100-160K 100 160
  VVF53.125-250K 125 250
  VVF53.150-360K 150 360
  蒸汽蒸汽安装方向 VVF43.65-63K 65 63 ﹥100 - - - - 1600 800
  VVF43.80-100K 80 100
  VVF43.100-160K 100 150
  VVF43.125-250K 125 220
  VVF43.150-360K 150 315
  VVF53.50-40K 50 36 ﹥100 2500 1250 2500 1250 - -
  VVF53.65-63K 65 63 - - - - 2500 1250
  VVF53.80-100K 80 100
  VVF53.100-160K 100 150
  VVF53.125-250K 125 220
  VVF53.150-360K 150 315
  VVF43 K,VVF53 K产品特点(部分)
  ?补偿型阀芯带来高关闭压差和运行压差
  ?优化的流道设计减少噪音
  ?同时适用于水和蒸汽的密封函
  ?减轻的阀体重量
