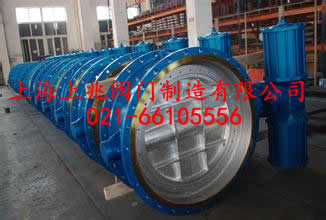

KD642X气动煤气快速切断阀是在吸收国内外技术的基础上，根据用户的实际工况而设计的新一代气动煤气快速切断阀，它由防爆电磁阀过滤器回讯器气动装置及蝶阀组合而成，适用于加热炉煤气、高炉煤气、转炉煤气、除尘管道等可燃性气体管道中要求快速切断场合。因它采用特殊的耐腐蚀性材料及高新技术阻止烟尘进入轴套，达到蝶阀开关灵活不卡死，经过客户多年的使用，效果显著。

气动煤气快速切断阀:气动切断快，密封性能好，无泄漏



公称压力：0.60MPa

强度试验压力：0.9MPa



密封试验压力：0.66MPa

适用温度：≤200℃

适用介质：加热炉煤气、高炉煤气、转炉煤气等

阀体部分（煤气专用蝶阀）阀杆采用镀铬处理，填料为高温石墨，并且在上下轴之间经过特殊工艺处理，装配防锈死装置。经过这些特殊工艺之后阀门具备耐腐蚀、抗焦油、还具备有限防止烟尘进入轴承内，从而保证阀门开关灵活不卡死，在管道中起到截断介质的作用。

气动煤气快速切断阀上的有单作用（双作用）气动装置，由单作用（双作用）气缸.活塞.连杆.箱体输出轴等零件组成的机械传动机构和电磁阀.过滤减压阀等控制元件组成。当气动执行装置与电路和系统气源接通后，电磁阀接收到24V电压信号转换成输出气压力，使压缩空气进入缸体一端，推动活塞向另一端移动，活塞通过连杆等零件带动输出轴运转实现阀门快速启闭。同时回讯器根据阀门的启闭位置来反馈输出的控制信号正确定位。

1、设计制造：GB12238；

2、法兰连接尺寸；GB9115;

3、检验和试验：GB/T13927
