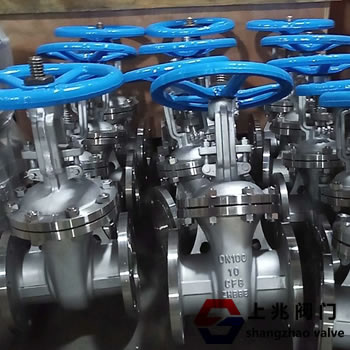

Z41W-16P-100_手动法兰不锈钢闸阀   发布时间:20-08-05

手动法兰不锈钢闸阀--概述:

Z41W-16P-100_手动法兰不锈钢闸阀具有流体阻力小,适用的压力、温度范围大等特点,是一种最常用的截断阀,用于截断或接通管路中的介质。
目前,国内闸阀普遍采用的是七十年代的三化设计结构。与美国、日本等先进国家的闸阀相比,结构笨大,阀体材料品种不全,密封性能不可靠。密封性能不可靠。尤其是PN1.0MPa的低压闸阀,国内只有铸铁材料,铸铁闸阀常常发生阀体冻裂、闸板脱落等严重问题,铸铁闸阀的碳钢阀桿易锈蚀,填料垫片质量差,内外泄漏严重。不锈钢蝶阀对于腐蚀性介质工况,国内缺少适用于低压系统的PN1.0MPa不锈钢闸阀,用较高压力级的不锈钢闸阀代用,不仅增大了工程或项目的投资,也造成了不锈钢材料不必要的浪费。




Z41W-16P-100_手动法兰不锈钢闸阀适用于公称压力PN1.0~16.0MPa,工作温度-29~425℃(碳钢)及-40~200℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。
通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质,驱动方式有手动、伞齿轮传动及电动。
本厂系引进设备配套用阀门的专业生产厂家,多年从事进口阀门的国产化工作,并不断吸收国外先进的阀门技术,在设计、制造和质量控制等方面积累了丰富的经验。

针对国内闸阀普遍存在的问题,开发了具有如下特点的法兰连接钢制闸阀。

①符合国内外先进标准的要求,密封可靠,性能优良。
②阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④可采用多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
⑤开发了PN1.0MPa的低压碳钢闸阀,可替代铁制闸阀,有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀,密封性能不可靠等问题。
⑥开发了PN1.0MPa的低压不锈钢系列闸阀,能适用于各种腐蚀性介质工况,降低成本,节约材料。

产品说明
名称:不手动法兰不锈钢闸阀
型号:Z41W-16P Z41W-25P Z41W-40P Z41W-64P Z41W-16R Z41W-25R Z41W-40R Z41W-64R
材质:304、304L、316、316L、321等材质
压力:PN16-PN64
口径:DN15-DN300
不锈钢法兰闸阀应用规范:
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
