法兰蝶阀上的设计特点   发布时间:20-01-10

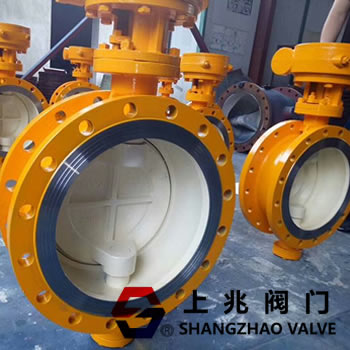

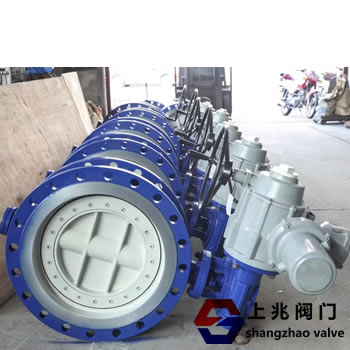

法兰蝶阀概述:

法兰蝶阀具有小巧轻便,容易拆装及维修的提点,还可在任意位置安装。结构简单、紧凑,操作扭矩小,90°回转开启迅速。流量特性趋直线,调节性能好。蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。密封件可更换,且密封可靠达到双向密封。蝶板可根据用户要求喷涂复层,如聚四氟类。该阀可设计成法兰连接和对夹连接。驱动方式可选择手动、电动或气动。

法兰蝶阀主要就是蝶阀与法兰的连接,法兰蝶阀有着一些本质的特性。紧急切断阀该阀门主体件材料为碳钢,阀体、法兰蝶阀蝶板接纳钢板焊接形式,其优点是整机重量轻,而且钢板比铸铁致密封性高,易保证阀门在高真空下工作。为了防止焊接应力变形,焊接后,进行去应力处理,以保证装配后直至安装不变形,确保阀门使用性能。



法兰蝶阀的设计特点

1.双向密封

通常传统法兰蝶阀,由于其结构上原因,在反方向(不利于密封方向)工作压力下,不能很好的密封,国家相关标准也未有双向密封的强制规定,但本公司设计的阀门可保证在PN工况下达到双向密封的效果。既可以使用贯穿螺栓,也可以用单侧螺栓分别连接,利于更换、维修管道。轴与板可用锥销、扭矩螺钉或无销连接,实现启闭。双侧法兰按连接标准将校正孔全部做出,在安装过程中容易找正。切断阀

2.采用自密封设计理念

阀瓣密封圈用橡胶直接以锯齿状嵌入阀瓣,无须使用压圈或螺栓固定,从而避免了采用传统螺栓压板型密封而导致的密封圈受力不均,使螺栓脱落以及密封圈过早损坏。密封圈在反方向工作压力的作用下,产生自密封力,使密封比压增加,密封圈压紧阀座,反方向工作压力愈大,则自密封力也愈大,从而使密封圈与阀座结合紧密,达到双向密封的效果。

3.阀瓣刚性好,不易变形

法兰蝶阀DN300以上的阀瓣为双平板桁架流通式结构,流阻小,刚性好,在反方向工作压力下,不易产生变形,使密封圈不会随着阀瓣变形而脱离阀座最佳密封点,从而保证了密封圈的密封效果。
