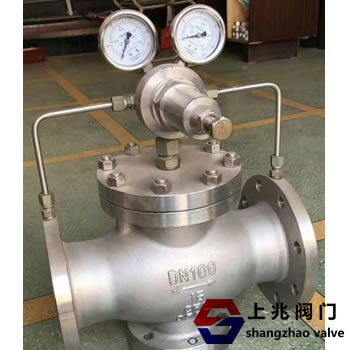

YK43F气体减压阀   发布时间:20-08-03

一、YK43F气体减压阀--产品概述

YK43F气体减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。该阀的特点,是在进口压力不断变化的情况下,保持出口压力和温度值在一定的范围内。



二、减压阀--产品结构

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

三YK43X/F气体减压阀--主要零件材料:

零件名称零件材料
阀体 阀盖 底盖WCB/FCB*
阀座 阀盘2Cr13/304*
缸套2Cr13/25(镀硬铬)/304*
活塞2Cr13/铜合金/铜合金*
活塞环合金铸铁/对位聚苯*
导阀座 导阀杆2Cr13/304*
膜片1Cr18Ni9Ti
主阀 导阀弹簧50CrVA
调节弹簧60Si2Mn
密封垫(X/F型号)橡胶/聚四氟乙稀
导阀体 导阀盖25/304*
