热力管网双向密封蝶阀   发布时间:20-08-01

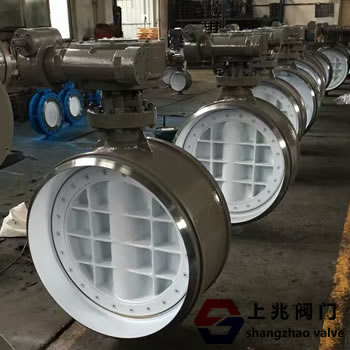

产品名称:热力管网双向密封蝶阀

产品型号:DS343H-16C

热力管网双向密封蝶阀--产品简介:

双向密封蝶阀采用多层次硬密封蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体装置。



双向密封蝶阀--产品特点:

1、金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、金属硬密封不锈钢蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

7、蝶阀为双向承压,双向金属密封,特殊的结构形式可任意调整密封比压,采用偏心S形锥形阀座密封面,使密封面不易损坏,提高阀门的使用寿命。

8、操作扭矩较小,转90度启闭,轻便迅速。

9、流阻小,具有良好的水力特性,流量特性近似倾斜直线 ,节能效果好,双向密封对水流无方向要求。

10、密封可靠,启闭寿命达数25000次以上。

11、阀板采用符合流体力学性能的双平板桁架式多流道设计。

执行标准

设计制造标准:GB/T 12238-2008、JB/T8527-1997

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008
