F343CX蜗轮扇形盲板阀工作原理   发布时间:18-05-24


F343CX蜗轮扇形盲板阀工作原理:

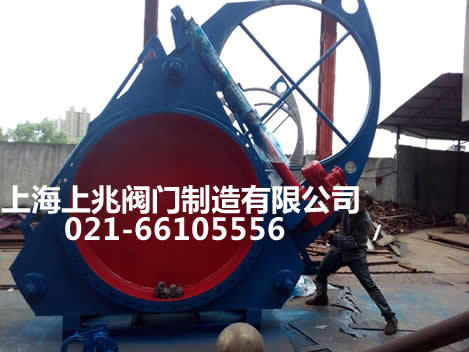

F343CX蜗轮扇形盲板阀也称蜗轮扇形眼镜阀,瓣阀,扇形阀,由左阀体,中阀体,右阀体,扇形盲板,螺母,不锈钢补偿器,两个蜗轮传动机构等组成,由三根螺杆连接,将三个阀体固定在基座上,形成刚性结构。中间阀体和右阀体由不锈钢膨胀管连接。左,中阀体分别由两根左右梯形螺纹的三根螺杆连接,三根螺杆同时向前或向后转动。两个阀体压缩(或分离)。三个螺杆中的一个在螺杆的中部装有盲板,盲板绕轴旋转。以下两个螺杆与盲板的定位块安装在同一位置。当盲板旋转时,可以防止盲板漂移并且可以刮伤密封环。其中一个螺杆配有蜗轮传动机构,以实现松动和夹紧。阀体的用途。

F343CX蜗轮扇形盲板阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。本阀连接尺寸符合GB2555-81PN2.5标准;检测方法符合GB/T13927-92标准。


蜗轮扇形盲板阀主要性能参数:

公称压力MPa
0.25
0.15
0.10
0.05
密封试验压力MPa
0.275
0.165
0.11
0.055
强度试验压力MPa
0.40
0.225
0.15
0.075
适用温度℃
丁腈橡胶
硅橡胶
氟橡胶
<120
<250
<300
适用介质
煤气等有毒、有害、易燃气体
采用标准
连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
主要零部件材料
阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶
