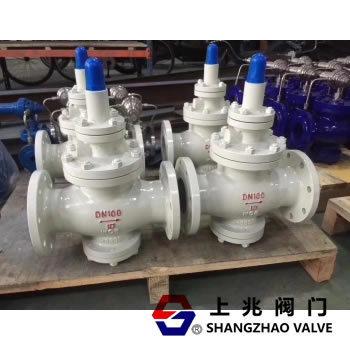

Y42X型减压阀   发布时间:20-06-03

一、Y42X型减压阀--简介:

Y42X型减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。


消防给水系统Y42X型减压阀管径的确定
建筑内部给水管道水力计算的目的是求定各计算管段设计秒流量后,正确求定各管段的管径、水压损失,紧急切断阀决定建筑内部给水系统所需的水压。在求得管网中各设计管段的设计流量后,根据水力学中流量公式可知,只需选定了设计流速,便可求得管径D。
1、生活或生产给水管道内的水流速度,不宜大于2.0m/s,干管流速一般采用1.2~2.0m/s。当有防噪音要求,且管径小于或等于250㎜时,生活给水管道内的水流速度可采用0.8~1.2m/s。连接卫生器具的支管为0.36~1.2m/s;干管、立管及横管1.0~1.8m/s。
2、消火栓灭火系统的水流速度不宜大于2.5m/s。
3、自动喷水灭火系统的水流速度不宜大于5.0m/s。
4、不允许断水的给水管网,如从几条引入管供水时,应假定其中有一条被关闭修理,其余引入管应按供给全部用水量进行计算;对于允许断水的给水管网,引入管应按同时使用计算。
5、引入管的管径,不宜小于20㎜。防止管内液体流速过大,以免产生噪音。

Y42X型减压阀--性能参数:


公称压力(Mpa)1.01.62.5
壳体试验压力(Mpa)*1.52.43.75
密封试验压力(Mpa)1.01.62.5
最高进口压力(Mpa)1.01.62.5
出口压力范围(Mpa)0.2-0.80.2-1.00.4-1.6
压力特性偏差(Mpa)△P2PGB12244-1989
流量特性偏差(Mpa)P2GGB12244-1989
渗漏量0
工作温度0℃-80℃



Y42X型减压阀--配件材质:

零件名称零件材料
阀体 阀盖 底盖WCB
阀座2Cr13
阀瓣2Cr13
阀杆2Cr13
缸套2Cr13/25(镀硬铬)
活塞2Cr13
O型圈丁腈橡胶
密封圈丁腈橡胶
膜片夹织物丁腈橡胶
调节弹簧60Si2Mn
