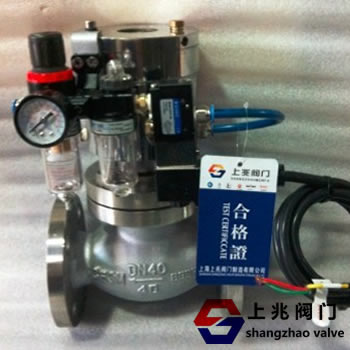

QDQ421F-16P不锈钢切断阀   发布时间:20-03-16

QDQ421F-16P不锈钢切断阀--产品概述:

不锈钢气动紧急切断阀具有极佳的技术性能,低负荷损失和高可靠性,安装在液化石油气(燃气),液氨与气相管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。


QDQ421F-16P不锈钢切断阀特点:

  不锈钢气动紧急切断阀是自动化系统中执行机构的一种阀门,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
紧急切断阀工作原理:
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,进入自锁状态。此时即使撤去电源,阀门仍处于自锁状态,不会重新自动打开。
3、阀门采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使阀门达到开关省力、快速。
4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
注:根据客户要求也可提供断电关闭的常闭型紧急切断阀。
不锈钢气动紧急切断阀技术参数:
1、适用于煤气、天然气及液化石油气,液氨等气体。
2、阀门规格:螺纹连接 G1/2"、G3/4"、G1"; 法兰连接 DN25~350
3、工作压力:0.5bar~6bar
4、电气防护等级:CEI IP65/IP67
5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作电压及电功率:交流 AC24V或220V,50Hz/14V;直流 AC12V/8.5W,AC24V/8.5W
7、工作环境温度:-15~60℃
8、密封材料:NBR橡胶
9、阀体材质:不锈钢、碳钢
10、阀门关闭时间:≤5
11、类型:常开式,常闭式
