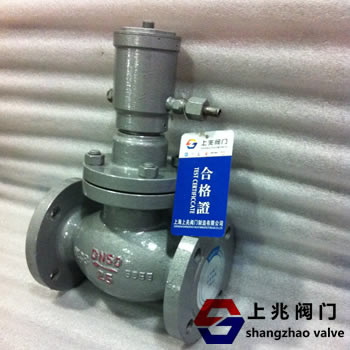

QDY421F液压紧急切断阀   发布时间:19-11-03

液压紧急切断阀♂氨气紧急切断阀♂液氨紧急切断阀在无压力情况下,阀瓣处于常闭状态,当油泵把压力气输入切断阀油缸时,阀瓣开启,当需要关闭紧急切断阀或遇有紧急情况时,将手摇油泵泄压阀打开即自动关闭。液动紧急切断阀是由柱塞固定在阀座上,当压力(混合锭子油 ,变压器油)通过阀座注入油缸时,阀瓣即离开阀座,当压力泄掉,阀瓣由于弹簧力的作用,迅速关闭。三、阀门工作介质的流动方向,阀座端为出口,无阀座端即为进口和油罐压力方向相反。(安装方向:高进低出)



  液压紧急切断阀采用安全阀的升降结构和止回阀防止介质倒流的原理,内结构装有低熔点(易熔合金)的塞子。通过手摇油泵手柄做往复动作,使压力增高来打开紧急切断阀,介质即可通过,如遇火灾或其他紧急情况时,将手摇油泵的卸压阀打开,油压系统迅速泄压,使切断阀立即关闭,或外界温度升高至80℃以上时,安装在油泵或紧急切断阀的(易熔金)立即熔化,达到自动泄压目的,使切断阀自动迅速关闭。
  油压紧急切断阀(可加装手轮手动装置)在手摇油泵失灵维修时(或常年使用弹簧失灵),可通过手轮开启或关闭切断阀,确保正常工作生产。
紧急切断阀技术标准:
压力等级 20K 4.0MPa
油缸工作压力 ≤6.0.Mpa
使用温度 -40~+80℃
油缸使用介质 混合锭子油 ,变压器油
使用介质 天然气,液化气,液氨
熔闭时间 ±70℃
关闭时间 ≤10秒
油缸开启压力 ≥2.0MPa
液动切断阀零件材料:
阀 体 阀 盖  碳 素 钢 WCB
油缸, 活塞 铬不锈钢
密封圈, O型川 聚四乙烯,丁晴橡胶
弹簧 50CrVA(弹簧钢)
型号:QDY421F-25C QDY421F-40C
规格:DN25-300
液压紧急切断阀
