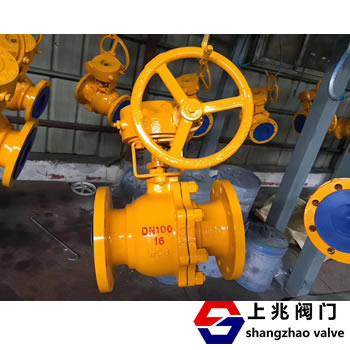

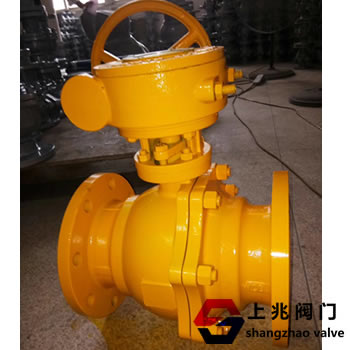

Q341F天然气浮动蜗轮球阀   发布时间:19-10-22

【产品名称:天然气浮动蜗轮球阀

【产品型号:Q341F】

Q341F天然气浮动蜗轮球阀是手动驱动系统装置中的一种,顶部设有开度指示盘,能*指示球阀的开启角度。主要是用来在管道中起到截断介质的作用,而且具有手动调节介质流量的功能。

【产品介绍】:
Q341F天然气浮动蜗轮球阀阀体材质有铸钢(WCB)或不锈钢,阀座选用聚四氟乙烯、对位聚苯等高分子聚合材料,密封性能好,用于输送气体或液体的介质的管道上宜使用。



【工作原理】:
Q341F天然气浮动蜗轮球阀蜗轮传动是在原有的球阀阀杆上接止齿轮箱,只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开,启闭迅速。一般顺时针转动为打开,逆时针转动为关闭。紧急切断阀

【产品特点】:
1、蜗轮带有刻度指示。
2、具有节流和控制流量之用。
3、阀座选用聚四氟乙烯,密封性能好。
4、只需要用旋转90度的操作和很小的转动力矩就能关闭严密。天然气紧急切断阀
5、限位块上设有锁孔可锁定开关位置避免误操作,上有**的开关量指针。

【主要零件材料】:


序号
NO
零件名称材质
GBASTM
1阀体WCBA2116-WCB
2密封圈PTFEPTFE
3球体1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石体WCBA216-WCB
7垫片

柔性石墨+不锈钢

B12.10-304F/.G
8填料PTFEPTFE
9填料压盖WCBA2116-WCB
10定位片25A105
11挡圈65MnAISI 1066
12手柄K33A47-667
Gr.32510
13阀杆1Cr33A276-410
14螺钉35A193-B7
15止推垫片PTFEPTFE
