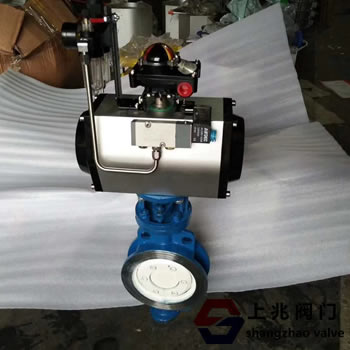

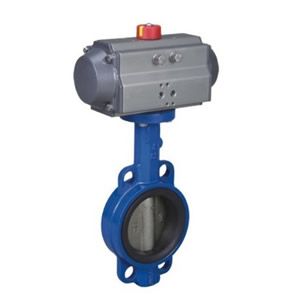

D673H气动双作用对夹式蝶阀   发布时间:19-07-03

D673H气动双作用对夹式蝶阀采用精密J形弹性密封圈和三偏心多层金属硬密封结构体。广泛应用于冶金,电力,石化,给排水和市政建设,中温≤425°C。
用于工业管道,用于调节流量和载荷流体。
阀门采用三偏心结构,阀座和阀盘密封面采用不同硬度和不锈钢制造,耐腐蚀性好,使用寿命长。
二,D673H气动双作用对夹式蝶阀- 功能
 1。 D673H气动夹式硬密封蝶阀采用三偏心密封结构。阀座和蝶板几乎没有磨损,并具有更紧密的密封功能。
 2。密封圈由不锈钢制成。它具有硬金属密封和弹性密封的双重优点。它在低温和高温条件下都具有优异的密封性能,并具有耐腐蚀性和长使用寿命。
 3。盘板密封面采用钴基硬质合金焊接而成,密封面耐磨,使用寿命长。
 4。大型蝶板采用桁架结构,强度高,流通面积大,流动阻力小。
 5。该阀具有双向密封功能。它不受安装期间介质的流动方向的限制,并且不受空间位置的影响。它可以安装在任何方向。
 6。驱动单元可在多个工位旋转90°或180°,方便用户使用。


三,D673H气动双作用对夹式蝶阀 - 使用标准

制造标准JB/T 8527-97
法兰标准GB9113-2000
结构长度标准GB12221-89
检验标准GB/T 13927-92



四、D673H气动对夹式硬密封蝶阀--主要技术参数:

公称通经DN(mm)50~2000
公称药理PN(MPa)0.61.01.62.5
密封试验(MPa)0.661.11.762.75
强度试验(MPa)0.91.52.43.75
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动



五、D673H气动对夹式硬密封蝶阀--主要零部件材料:

零件名称材料
阀体WCB、合金钢、不锈钢、QT450-10
蝶板WCB、合金钢、不锈钢、QT450-10
阀轴2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨
