Q347F/H蜗轮固定球阀标准执行是如何试压   发布时间:16-06-03

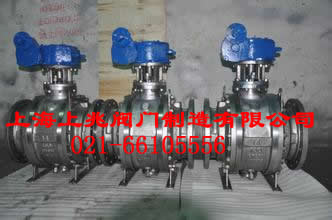

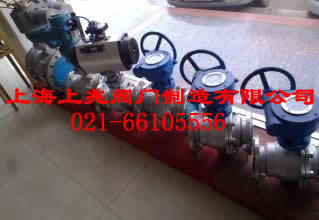

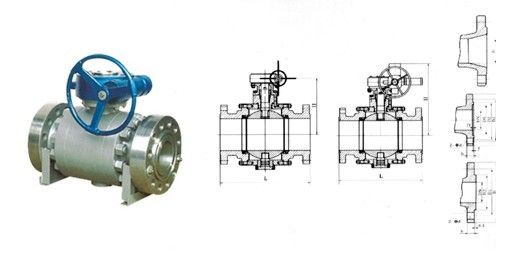

Q347F/H蜗轮固定球阀标准执行是如何试压

Q347F/H蜗轮固定球阀在一些人为环境中所做的壳体实验和密封试验的过程如下:

   一、  Q347F/H蜗轮固定球阀的双阻塞和排放功能:使用弹簧预紧浮动阀座来Q347F/H蜗轮球阀,当阀门在全开

和全关两种不同的状态下,流体都被上下游侧的阀座所阻断,而排放阀就起到排泄阀体中腔滞留物的作用。

涡轮固定球阀自动泄压功能:当异常升压是由于阀门体腔停留介质的温度升高所引起时,仅仅靠阀座功能就

能实现自动泄压,而完全不需要通过安全阀来进行泄压,这样在输送液体介质时,安全性就大大增加了。

防火安全结构:遵循API607和API6FA的规范要求所设计制造的阀门,必须都要具备防火安全功能的设置。

涡轮固定球的密封紧急注脂救护:当阀座在火灾或是介质中异物的堵塞造成了密封的意外失效,注脂枪就会迅速的和注脂阀相连接,这样就会在最短时间内使阀座密封部位注入密封脂,从而在很大程度上缓解了泄露。
可靠的阀杆密封盒低操作力矩:在标准密封套圈设置之外,“O”型密封圈也被设计在了填料压盖上,这样阀

杆密封的可靠性也就大大的增强了。在石墨填料和密封脂的注入作用下,一旦出现火灾,阀杆泄露的程度就

会降到最低程度,而在阀杆滑动轴承和止推轴承的双重作用下,阀门的操作就会变的异常简单和便捷。

涡轮固定球阀全通径或缩径:全通径阀门的流量孔径在设计中和管线内径能够保持相同尺寸,这样管线清扫

的任务就变得非常简便了,同时还能够根据需求来选择全通径或是缩径结构的使用。

阀杆可加长:对于城市中诸如煤气或是需要铺埋地下管线的特殊需求,对阀门阀杆都可以进行加长处理,这

样以满足客户的需求。8、涡轮固定球阀操作灵活:采用具有小摩擦系数和良好自润滑性的阀座和阀杆轴承,

大大地减少了阀门的操作扭矩。因此即使在没有提供密封润滑脂的情形下,也能够长期灵活自如地对阀门进

行操作.

二、Q347F/H蜗轮固定球阀--适用范围



Q347F/H蜗轮固定球阀适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、


腐蚀严重的天然气长输管线。



三、Q347F/H蜗轮固定球阀--主要性能规范



试验压力(Mpa)公称压力(Mpa)压力级(Class)
1.62.54.06.410.016.025.01503004006009001500
强度试验2.43.86.09.615.02437.53.17.810.215.323.138.4
密封试验1.82.84.47.011.017.627.52.25.67.511.216.828.1
气密试验0.5-0.7
工作温度PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )



四、Q347F/H蜗轮固定球阀--主要零件材质



零件名称材料
材料代号
阀体 阀盖WCBZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
球体2Cr13ZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆2Cr13316L1Cr18Ni9Ti(304)1Cr18Ni12Mo2Ti(316)
阀座密封面PTFE、碳素纤维+PTFE、对位聚苯
螺柱 螺母35 35CrMoA(B7) 45(2H)2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料V型PTFE、柔性石墨
