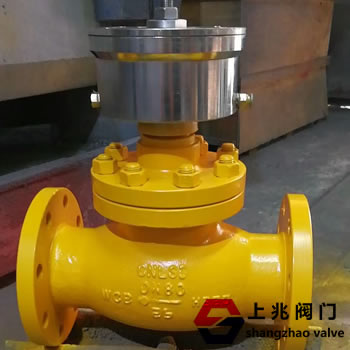

氨气专用气动紧急切断阀   发布时间:19-06-07

 QDQ421F氨气专用气动紧急切断阀适用于氨/气储罐,管道进出口控制安全切断流量的阀门。
如果发生设备故障,腐蚀损坏,密封失效,在紧急情况或紧急情况下,它用于切断上游气源,避免事故范围扩大,控制影响事故,并减少事故损失。
气动紧急切断阀配有低熔点易熔合金的插头。易熔合金的温度≥80°C,燃气管快速关闭,以确保燃油箱系统的安全。
氨气紧急切断阀气动紧急切断阀阀门由多弹簧气动隔膜执行器或浮动活塞执行器和调节阀组成。它接收调节仪器的信号并控制过程管道中流体的切割,切换或切换。
具有结构简单,响应灵敏,运行可靠的特点。
可广泛用于石油,化工,冶金等工业生产部门。
紧急切断阀的来源需要过滤的压缩空气氮气。


二,氨气专用气动紧急切断阀 - 性能规格:
压力等级:2.5 / 4.0Mpa
气缸工作压力:0.3-0.6Mpa
工作温度:-40~ + 80°C
气缸介质:氮气,无空气
使用介质:天然气,液化气,液氨,气体
熔化时间:±70°C
关闭时间:≤5秒
气缸开启压力; ≥0.3-0.6Mpa
阀体材质:铸钢,不锈钢。
 304,316,316L
弹簧:50CrVA弹簧钢
气缸,活塞:球墨铸铁
密封圈,O形圈:PTFE,丁腈橡胶
类型:气动/常闭。常开式铸造/不锈钢
三,氨气专用气动紧急切断阀 - 安装尺寸单位:mm

DN

     L

     H

     D

    D1

    D2

     b

    f

   z-d

   15

   130

   215

   95

   65

   45

   16

   2

 4-14

   20

   150

   255

   105

   75

   55

   16

   2

 4-14

   25

   160

   285

   115

   85

   65

   16

   2

 4-14

   32

   180

   300

   135

   100

   78

   18

   2

 4-18

   40

   200

   320

   145

   110

   85

   18

   2

 4-18

   50

   230

   380

   160

   125

   100

   20

   3

 4-18

   65

   290

   420

   180

   145

   120

   22

   3

 8-18

   80

   310

   450

   195

   160

   135

   22

   3

 8-18

   100

   350

   520

   230

   190

   160

   24

   3

 8-23

   125

   400

   558

   270

   220

   188

   28

   3

 8-23

   150

   480

   750

   300

   250

   218

   30

   3

 8-25

   200

   600

   950

   360

   310

   278

   34

   3

 12-25

   250

   650

   1050

   425

   370

   322

   36

   3

 12-30

   300

   750

   1120

   485

   430

   390

   40

   3

 16-30
