LNG低温不锈钢截止阀发布时间：19-05-25

LNG低温不锈钢截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

主要生产：低温截止阀，低温长轴截止阀，低温焊接截止阀、低温球阀、低温长轴球阀、低温短轴球阀、低温闸阀、低温长轴闸阀、低温短轴闸阀等等。

液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。

经过多年制造，已积累了丰富的经验，从设计、工艺到制造日趋成熟，并已开发形成了低温阀门的系列产品。

LNG低温不锈钢截止阀与产品结构：

1．设计：API6D、JB/T7749

2．阀门常规检查和试验：按API598标准。

3．阀门低温检查和试验：按JB/T7749。

4．驱动方式：手动、伞齿轮传动及电动驱动装置。

5．阀座形式：阀座采用焊接结构，密封面堆焊钴基硬质合金，保证阀门的密封性能。

6．闸板采用弹性结构，在进压端设计卸压孔。

7．单向密封的阀门阀体上标有流向标志。

8．低温球阀、闸阀、截止阀，蝶阀采用长颈结构，以保护填料。

9．超低温球阀标准：JB/T8861-2004

LNG低温不锈钢截止阀技术参数：

阀体	ZG0Cr18Ni9
阀盖、阀瓣	0Cr18Ni9/H62
阀杆	0Cr18Ni9
填料、密封圈	PTFE

LNG低温不锈钢截止阀

公称通径	DN10mm～150mm
公称压力	PN4.0MPa
适用介质	液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度	-196℃～+80℃

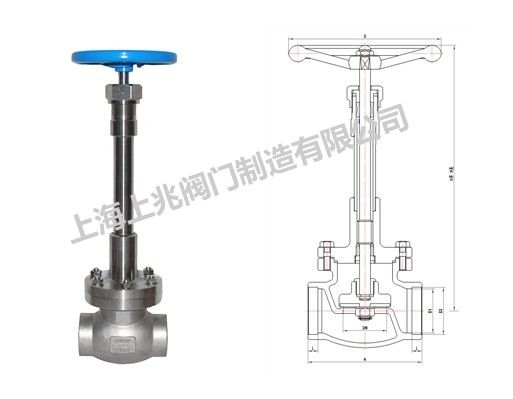

LNG低温不锈钢截止阀主要连接尺寸：

公称通径 DN(mm)	DJ61F-40P 低温截止阀							重量 (kg)
	尺寸(mm)
	A	H开	H关	L	D1	D2	D
10	70	258	250	8	10	14.5	65	1.36
15	70	258	250	8	15	18.5	65	1.58
20	90	322	310	8	20	25.5	100	2.22
25	90	322	310	8	25	32.5	100	2.38
32	100	390	370	10	32	38.5	120	4.68
40	100	390	370	10	40	48.5	120	4.8
50	140	483	460	10	50	57.5	160	9.92
65	170	483	460	10	65	76.5	160	12.89
80	200	528	490	15	80	89.5	200	22.51
100	220	540	500	15	100	108.5	240	29.65
150	300	640	580	20	150	159.5	300	53.88
