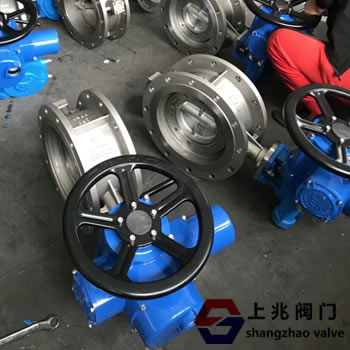

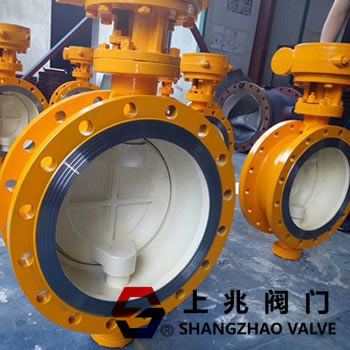

蝶阀(butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，泰通蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善上兆阀门的操作性能。

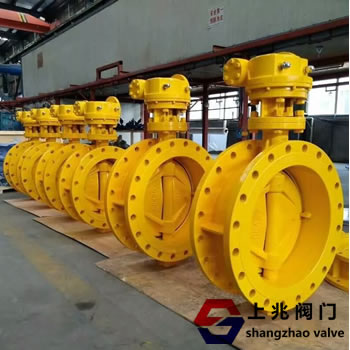

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

阀门型号大全

阀门型号编制方法、阀门编号说明

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元 二单元 三单元 四单元 五单元 － 六单元 七单元

阀门类型 传动方式 连接型式 结构形式 密封副材料 － 公称压力 阀体材料

□□□□□-□□

一单元：阀门类型代号类型 安全阀 蝶阀 隔膜阀 止回阀

底阀 截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀 闸阀

代号 A D G H J L P Q S U X Y Z

二单元：传动方式传动

方式 电磁动 电磁-液动 电-液动 蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄

手轮

代号 0 1 2 3 4 5 6 7 8 9 无代号

三单元：连接型式连接方式 内螺纹 外螺纹 两不同连接 法兰 焊接 对夹 卡箍 卡套

代号 1 2 3 4 6 7 8 9

四单元：结构型式

每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法

闸阀结构形式 代号

明杆 楔式 弹性闸板 0

刚性 单闸板 1

双闸板 2

平行式 单闸板 3

双闸板 4

暗杆 楔式 单闸板 5

双闸板 6

平行式 单闸板 7

双闸板 8

安全阀结构形式 代号

弹簧 封闭 带散热片 全启式 0

微启式 1

全启式 2

带扳手 全启式 4

不封闭 双弹簧微启式 3

微启式 7

全启式 8

带控制机构 全启式 6

脉冲式 9

杠杆式 5

减压阀结构形式 代号

直接作用波纹管式 1

直接作用薄膜式 2

先导活塞式 3

先导波纹管式 4

先导薄膜式 5

五单元： 密封副材料材料 锡基轴承合金

(巴氏合金) 搪 渗氮钢 18-8系

不锈钢 氟塑料 玻璃 Cr13

不锈钢 衬胶 蒙乃尔合金 尼龙塑料 渗硼钢 衬铅 Mo2Ti

不锈钢 塑料 铜合金 橡胶 硬质合金 阀体直接加工

代号 B C D E F G H J M N P Q R S T X Y W

当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍

七单元：阀体材料阀体材料 钛及钛合金 碳钢 Cr13系不锈钢 铬钼钢 可锻铸铁 铝合金 18-8系不锈钢 球墨铸铁 Mo2Ti系不锈钢 塑料 铜及铜合金 铬钼钒钢 灰铸铁

代号 A C H I K L P Q R S T V Z

灰铸铁底压阀和钢制中压省略此项

举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢

阀门的命名

阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略：

(1) 连接形式中：“法兰”。

(2) 结构形式中：

a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；

b：截止阀和节流阀的“直通式”；

c：球阀的“浮动”和“直通式”；

d：蝶阀的“垂直板式”；

e：隔膜阀的“屋脊式”；

f：旋塞阀的“填料”和“直通式”；

g：止回阀的“直通式”和“单瓣式”；

h：安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，体积小，重量轻。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀的安装与维护应注意以下事项：

1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

5、蝶阀生产商

蝶阀的选用指导

    蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。

    蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

    采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

    如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

    常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
