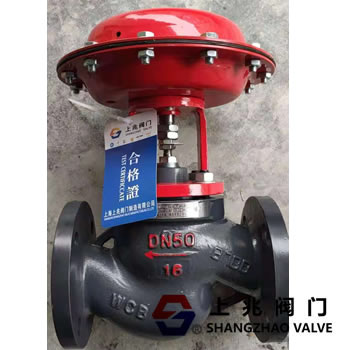

| ZMQ气动薄膜快速切断阀 发布时间：19-04-29 |
I. ZMQ 气动薄膜快速切断阀概述 ： ZMQ 气动薄膜快速切断阀采用顶部导向结构和多弹簧执行器。本实用新型具有结构紧凑，重量轻，动作灵敏，流体流道S型流量小，压力损失小，阀门容量大，拆装方便等优点。 截止阀接受来自调节仪器的信号，以切断，打开或改变介质的流动方向，以自动控制工艺参数，如压力，流量，温度或液位。 广泛应用于石油，化工，冶金，电力，轻工，纺织等各种工业领域的生产过程自动控制和远程控制系统。  二，ZMQ 气动薄膜快速切断阀性能 该系列产品有薄膜和活塞两种版本。 阀体结构有三种单座，套筒，两位二位三通。密封形式包括两种填料密封和波纹管密封。产品的标称压力等级为PN10,16,40,64，公称直径范围为DN20。 〜200毫米。 合适的流体温度为-60至450℃。 泄漏等级为IV级或VI级。 流量特性快速打开。 三，ZMQ 气动薄膜快速切断阀的特点 截止阀采用多弹簧执行器和调节机构通过三根柱连接，整体高度可减少约30％，重量可减少约30％。 阀体根据流体力学原理设计为平等截面低流动阻力流动通道，额定流量系数增加30％。球阀 阀门内部有两种软密封和软密封。紧密型是硬质合金，软密封型采用柔软材料制成，密封时密封性能优异。 平衡内饰增加了截止阀的允许压差。蝶阀 波纹管密封型在活动阀杆上形成一个完整的密封，阻止了介质泄漏的可能性。 活塞式执行器具有较大的操作力和较大的压差。 r \\ n 四，ZMQ气动薄膜快速切断阀主要部件和材料 阀体，密封套：HT200，ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti 阀芯，阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太立合金 套筒，阀芯：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊焊接 填料：聚四氟乙烯，柔性石墨 波纹膜片：腈橡胶夹增强聚酯织物 弹簧：60Si2Mn 阀杆，推杆：2Cr13,1Cr18Ni9Ti 阀芯，阀芯s部分：增强PTFE 波纹管：1Cr18Ni9Ti 五，ZMQ气动薄膜快速切断阀订购说明 1。产品型号和名称2.公称直径DNmm 3.公称压力4.流量特性要求5.阀体材料和阀内件材料 6。中型和温度范围7.阀门前后的压差8.密封形式9.支撑附件，建议用户安装空气过滤器三和双位五通电磁阀 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
