专用生产气动紧急切断阀2   发布时间:19-04-20



一、气动紧急切断阀--概述:

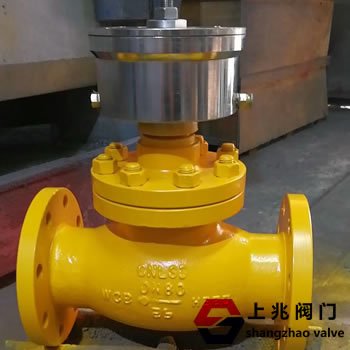

QDQ421F气动紧急切断阀具有极佳的技术性能,低负荷损失和高可靠性,安装在液化石油气,天燃气与气相管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,紧急切断阀≤5秒迅速关闭而止漏,起到安全保护作用。广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。

二、气动紧急切断阀--产品特点:
   本阀是自动化系统中执行机构的一种阀门,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。

三、气动紧急切断阀--工作原理:
1.紧急切断阀气源入口按装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。
2.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
3.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.

四、气动紧急切断阀--技术规范:

规格(DN)
公称压力(MPa)
密封试验压力(MPa)
工作温度(℃)
适用介质
控制油缸或气压部分
阀瓣开启高度(MM)
使用介质
阀瓣开启时最大油压或气压(MPa)
25
2.5
2.75



-40℃

~80℃



液化

石油气、

液氨等
15



压缩空气

或氮气

油3MPa,气0.6MPa
40
2.5
2.75
18
油3MPa,气0.6MPa
50
2.5
2.75
18
油3MPa,气0.6MPa
65
2.5
2.75
22
油3MPa,气0.6MPa
80
2.5
2.75
27
油3MPa,气0.6MPa
