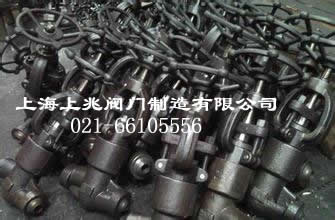

J61Y/H锻钢截止阀A105材质   发布时间：19-01-20


I.J61Y/H锻钢截止阀A105材质- 概述
 J61Y/H锻钢截止阀A105材质有三种外壳设计。
第一种是螺栓式发动机罩。根据该设计设计的阀具有阀体和通过螺栓和螺母连接的阀盖，以及缠绕垫圈（由316夹柔性石墨制成）。
当客户有特殊要求时，也可以使用金属环。
第二种设计形式是焊接阀盖。根据这种设计，阀体和阀盖是螺纹连接和完全焊接的。
当客户有特殊要求时，也可以使用完全渗透。
第三种是压力自紧阀盖。根据这种设计形式设计的阀门有一个阀体和一个阀盖，它们是螺纹连接的，内部压力由一个自密封环密封。
二，J61Y/H锻钢截止阀A105材质 - 设计结构和特点
截止阀的设计和制造符合API602，BS5352和ASME B16.34。
检查和测试根据API 598，标有MSS-SP-25。
三，J61Y/H锻钢截止阀A105材质 - 使用结构
全直径或减小直径
明亮的杆支架类型（OS \\ u0026Y）
自定心压板
螺栓，缠绕垫圈密封阀盖，螺纹，全焊接密封阀盖和螺纹内压自紧阀帽
整体式上密封座
插座符合ASME B16.11
螺纹端（NPT）符合ANSI / ASME B1.20.1
挡板可转换为节流阀类型，a针型，球型号和止回型。
四，J61Y/H锻钢截止阀A105材质 - 标准材料清单

序号零件名称CS to ASTMAS to ASTMSS to ASTM
Type A105NType F22Type F304(L)Type F316(L)
1阀体A105NA182 F22A182 F304(L)A182 F316(L)
2阀瓣A276 420A276 F22A276 304(L)A276 F316(L)
3阀杆A182 F6aA182A182 F304(L)A182 F316(L)
4垫片316夹柔性石墨316夹PTFE
5阀盖A105NA182 F22A182/F304(L)A182/F316(L)
6阀盖 螺栓A193 B7A193 B16A193 B8A193 B8M
7圆柱销A276 420A276 304
8填料压套A276 410A182 F304(L)A182 F316(L)
9活节螺栓A193 B7A193 B16A193 B8A193 B8M
10填料压板A105F182 F304
11螺母A194 2HA194 4A194 8A194 8M
12阀杆螺母A276 410
13螺母A194 2HA194 4A194 8A194 8M
14铭牌SS
15手轮A197
16填料柔性石墨PTFE
适用介质水、蒸汽、油品等水、蒸气、油品等硝酸、醋酸等
适用温度-29°C～425°C-29°C～550°C-29°C～200°C



注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。


CS=碳钢；AS=合金钢；SS=不锈钢；
