阀门通径和介质流速之间的关系   发布时间:20-10-30

阀门的用户可分为石油、石化、化工、冶金、电力、水利、城建、机械、煤炭、食品和其他(其中,机械与化工行业的用户对阀门市场比较关心,对阀门的要求也较高)。在目前市场上,普遍的阀门品种为球阀、 截止阀、闸阀、阀;其次为蝶阀和调节阀;第三为止回阀;第四为减压阀、排污阀和蒸汽疏水阀;第五为截流阀和隔膜阀;第六为旋塞阀、柱塞阀及其它阀门。 紧急切断阀、球阀、截止阀、闸阀、阀与后面层次阀门的用量相差较大,其总产量占到各种阀门产量的63.6%(按产量单位吨计)。

在阀门应用的领域里,机械、冶金、石化、化工、城建等行业应用阀门的种类较多,特别是机械行业,各种阀门基本均有应用。除了机械行业外,阀主要应用于化工;蝶阀主要应用于石化和冶金;隔膜阀主要应用于冶金、电力和化工;止回阀主要应用于冶金、化工和石化;截止阀主要应用于石油和化工;截流阀主要应用于 冶金、石化、化工和电力;紧急切断阀主要用于液氨、燃气、天然气、液化石油气等管道上起到安全保护作用。排污阀主要应用于石化和化工;球阀主要应用于石油、化工和冶金;闸阀主要应用于化工、电力和城建;调节阀主要应用于化工、冶金、 电力和食品;柱塞阀主要应用于石化和冶金;旋塞阀主要应用于化工和冶金;减压阀主要应用于石化、化工和冶金;蒸汽疏水阀主要应用于化工和石化。上兆阀门和您一起谈谈阀门通径和介质流速之间的关系:

阀门的流量与流速主要取决于阀门的通径,也与阀门的结构型式对介质的阻力有关,同时与阀门的压力、温度及介质的浓度等诸因素有着一定内在联系。


1.两者究竟有什么关系?

阀门的流道面积与流速、流量有着直接关系,而流速与流量是相互依存的两个量。当流量一定时,流速大,流道面积便可小些;流速小,流道面积就可以大些。反之,流道面积大,其流速小;流道面积小,其流速大。

介质的流速大,阀门通径可以小些,但阻力损失较大,阀门易损坏。流速大,对易燃易爆介质会产生静电效应,造成危险;流速太小,效率低,不经济。对粘度大和易爆的介质,应取较小的流速。油及粘度大的液体随粘度大小选择流速,一般取0.1~2m/s。

一般情况下,流量是已知的,流速可由经验确定。通过流速和流量可以计算阀门的公称通径。

阀门通径相同,其结构型式不同,流体的阻力也不一样。在相同条件下,阀门的阻力系数越大,流体通过阀门的流速、流量下降越多;阀门阻力系数越小,流体通过阀门的流速、流量下降越少。

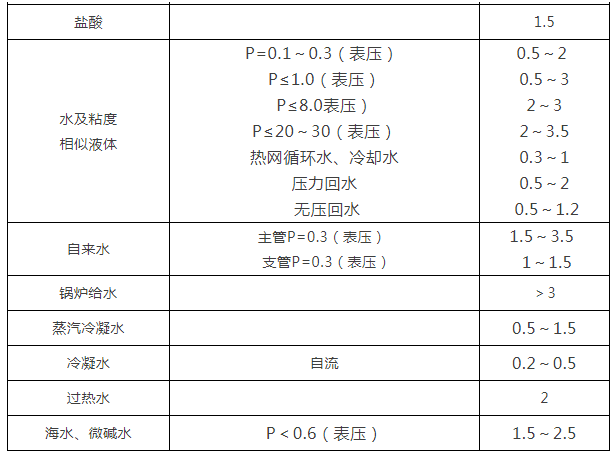

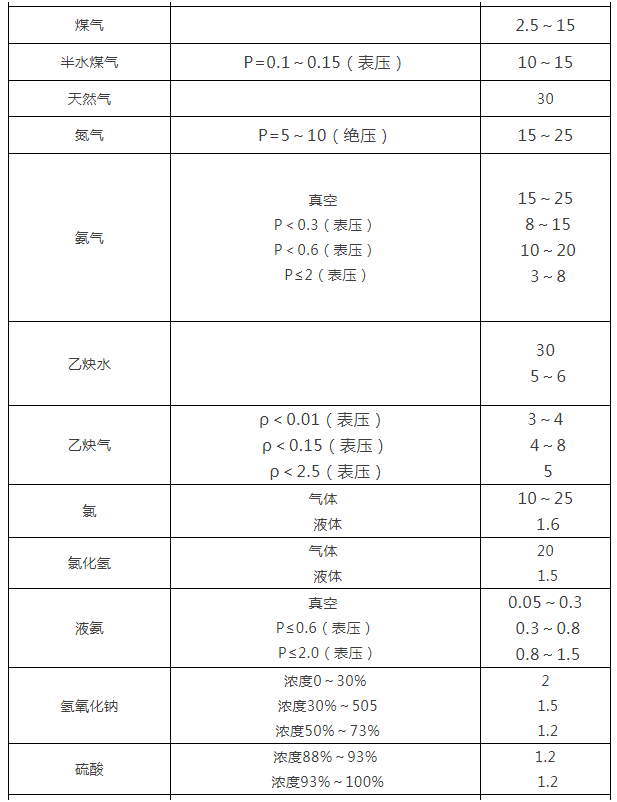

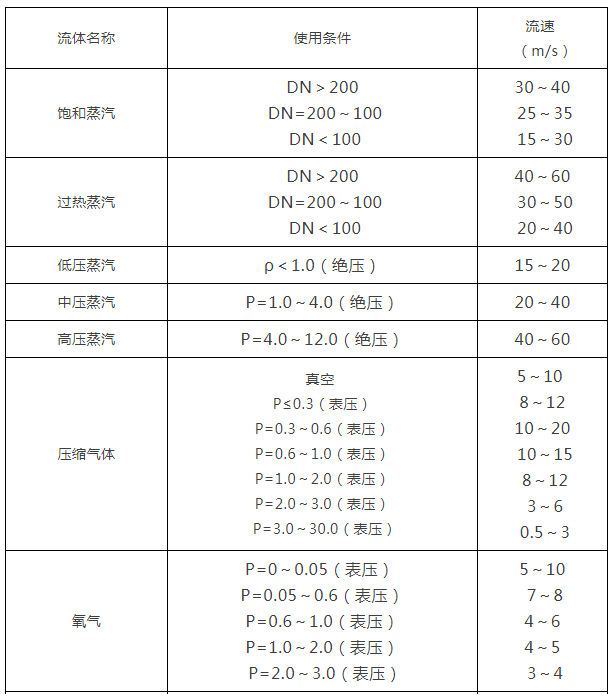

2.各种介质常用流速一览表






注:

 ●DN值的单位为:mm

 ●P值的单位为:MPa

 ●闸阀的阻力系数小,仅在0.1~1.5的范围内

 ●口径大的闸阀,阻力系数为0.2~0.5

 ●缩口闸阀阻力系数大一些

 ●截止阀的阻力系数比闸阀大得多,一般在4~7之间。Y型截止阀(直流式)阻力系数最  小,在1.5~2之间

 ●锻钢截止阀阻力系数最大,甚至高达8
●止回阀的阻力系数视结构而定:旋启式止回阀通常约为0.8~2,其中多瓣旋启式止回阀的阻力系数较大

 ●升降式止回阀阻力系数最大,高达12

 ●旋塞阀的阻力系数小,通常约为0.4~1.2

 ●隔膜阀的阻力系数一般在2.3左右

 ●蝶阀的阻力系数小,一般在0.5以内

 ●球阀的阻力系数最小,一般在0.1左右

上述阀门的阻力系数是阀门全开状态下的数值
