Q41F/Q347F锻钢球阀   发布时间:18-12-14

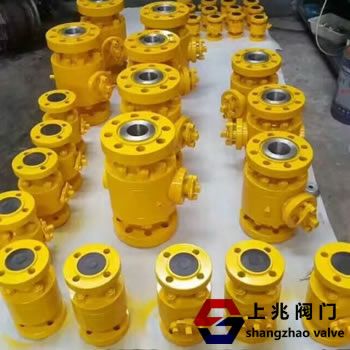

Q41F/Q347F锻钢球阀
 1。锻钢球阀的特点:
Q41F/Q347F锻钢球阀,锻造材料确保在最大额定工作压力下具有足够的硬度和强度,无固有缺陷应用。足够的壁厚决定了阀体,适应不同的高强度螺栓阀系统,易于维护,适用于能够承受压力管阀的阀门
内部结构经过精心设计,可在各种工作中选择工作条件可靠性。
 2。防火安全结构:
当耳轴球阀正常使用时,它采用座椅和球形方法,座椅固定器O形圈和冲压体覆盖,这是一种软密封,密封是当座椅和O形圈受损时,座椅固定器和
主体将被膨胀石墨覆盖,以确保防火。
 3。防静电设备:
为了防止球之间的摩擦,杆和铁氟龙产生的静电可能会点燃易燃物质和爆炸物,造成事故。在这个球阀中,阀杆和球,阀杆和阀体之间的静态传导弹簧因此是静止的和接地的并且系统
为了安全而安全。
 4。自由泄漏的阀体密封结构:
平稳,阀门开关位置阀体和阀盖双帽垫圈和O形圈,在此基础上,如火灾,高温,减震和不均匀开启或关闭等原因扭矩不会导致
外部泄漏。
 5。操作低扭矩:
自润滑轴承安装在摩擦干电池上,从而实现耐磨,灵活操作和低扭矩。
 6。减少自动阀体凹槽:
当阀体压力异常上升,如不稳定因素时,耳轴球阀下游的阀座将处于正常压力下,异常自动释放压力将不要损坏密封件上游的阀座。
 7。各种驱动类型:
阀门的顶部垫片根据ISO 5211设计。便于交流和连接。各种驱动类型有手动,电动,气动,气动/液压。
 8。Q41F/Q347F锻钢球阀--实施标准:
设计和制造标准:BS5351,ASME B16.34
结构长度:ANSI B16.10
法兰连接:ANSI B16.25
对接结束:ANSI B16.25
测试和检查:API 598
体温等级:Class150,最大275 paig @ 100 of
# ## Class300,Max 720 paig @ 100 oF
 9。Q41F/Q347F锻钢球阀--主要零件材料:

序号

材料名称

碳钢

不锈钢

1

阀体

A105

F304

F304L

F316

F316L

2

SS304

SS304L

SS316

SS316L

3

阀杆

SS304

SS304L

SS316

SS316L

4

密封圈

PTFERPTFE

5

垫片

O型圈, PTFE, 金属垫片

6

填料

PTFE, 金属垫片

7

止推垫片

PTFE

8

定位片

A283D, 不锈钢

9

手柄

A283D, 不锈钢

10

薄型螺母

不锈钢

11

定位销

不锈钢

12

螺母

A194-2H

A194-8

A194-8M

13

螺栓

A193-B7

A193-B8

A193-B8M
