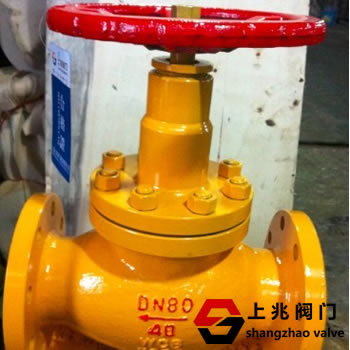

J41N燃气专用截止阀发布时间：18-12-07

一，J41N日式燃气专用截止阀 - 概述：

J41N燃气专用截止阀驱动方式为手动，连接为法兰连接，阀门为直通式，阀门阀座密封面材料为尼龙塑料，公称压力PN40，阀体材质为碳钢截止阀。

该阀门用于城市液化石油气储存站，也用于炼油厂，石油化工厂和石油化工厂的液化气系统，作为控制介质拦截的开闭装置。

二，J41N燃气专用截止阀 - 性能参数：

J41N 燃气专用截止阀主要性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
J41N-40	40	4.0	≤150	石油气、空气等无腐蚀性介质

三、J41N日式燃气专用截止阀--零部件材料:

J41N 燃气专用截止阀零部件材料
型号	材料
型号	阀体、阀盖	阀杆	密封面	填料
J41N-40	碳素钢铸件或锻件	碳素钢铸件或锻件	铁基合金	铁基合金

四、J41N燃气专用截止阀--外形结构尺寸:

J41N 燃气专用截止阀外形结构尺寸 (mm)
DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	130	90	60	40	16	4×φ14	198	120	4.5
15	130	95	65	45	16	4×φ14	233	120	5
20	150	105	75	55	16	4×φ14	275	140	7
25	160	115	85	65	16	4×φ14	285	160	9
32	180	135	100	78	18	4×φ18	302	160	12
40	200	145	110	85	18	4×φ18	355	200	17
50	230	160	125	100	20	4×φ18	373	240	24
65	290	180	145	120	22	8×φ18	408	280	33
80	310	195	160	135	22	8×φ18	436	320	44
100	350	230	190	160	24	8×φ23	480	360	60
125	400	270	220	188	28	8×φ25	558	400	89
150	480	300	250	218	30	8×φ25	611	400	130
