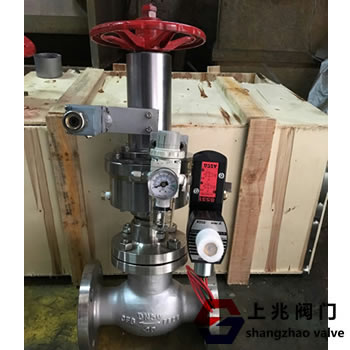

SQDQ421F-25C手动气动紧急切断阀   发布时间:18-12-04


一,SQDQ421F-25C手动气动紧急切断阀 - 产品概述:
SQDQ421F-25C手动气动紧急切断阀为气动紧急切断阀的原有基本结构增加了手轮驱动。在没有供气/供电的情况下,可以手动打开/关闭切断阀。
保证公司的正常生产。  SQDQ421F-25C手动气动紧急切断阀使用气源控制阀门的关闭,以便在发生事故时管道或储罐,工人通过控制室快速接触开关,电磁阀瞬间通电,气源快速通过截止阀。
适用于氨/气储罐,管道入口和出口,控制安全阀切断流量。
气动紧急切断阀结构配有插头具有低熔点(熔化合金),在≥80℃的温度下熔化(熔化金)并阻止空气管的压力释放。
液氨紧急切断阀快速关闭,以保护油箱系统的安全。
二,SQDQ421F-25C手动气动紧急切断阀 - 性能规格:
压力等级:2.5 / 4.0Mpa
气缸工作压力:0.3-0.6Mpa
工作温度:-40 〜+ 80°C
气缸使用介质:氮气`无空气
使用介质:天然气,液化气,液氨,气体 \\ n
熔化时间:±70°C
关闭时间:≤5秒
气缸开启压力; ≥0.3-0.6Mpa
阀体材质:铸钢,不锈钢:304,316,316L
弹簧:50CrVA(弹簧钢) \\ n
气缸,活塞:球墨铸铁
密封圈,O形圈:PTFE,丁腈橡胶
三,SQDQ421F-25C手动气动紧急切断阀工作原理和结构描述:
 1。当压缩空气供应时,先导阀打开,阀门和阀瓣之间的导向槽是入口端的压力释放,以减小开启和关闭力,因此截止阀是劳动力 - 节约和快速,当气源释放时,紧急情况是紧急的。
关闭阀自动关闭。
 2。气动截止阀配有自动熔化装置,易于熔化。当环境温度达到75±5°C时,易熔合金熔化并释放气缸,使油箱截止阀自动关闭。
 3。该工作站采用PTFE密封面作为截止阀,具有良好的密封性能。
 4。罐体截止阀的驱动部分与压力接收阀体分离,易于更换气缸易损件和气缸○-ring。
 5。主要活动部件由镀铬不锈钢制成,具有良好的耐腐蚀性。
四,主要尺寸和连接尺寸(参考组成):

DN
D
D1
D2
b
F
z-Ф
25
115
85
65
16
2
4-Ф14
32
135
100
78
18
2
4-Ф18
40
145
110
85
18
2
4-Ф18
50
160
125
100
20
3
4-Ф18
65
180
145
120
22
3
8-Ф18
80
195
160
135
22
3
8-Ф18
100
230
190
160
24
3
8-Ф23
125
270
220
188
28
3
8-Ф25
150
300
250
218
30
3
8-Ф25
200
360
310
278
34
3
12-Ф25
250
425
370
332
36
3
12-Ф30
300
485
430
390
40
3
16-Ф30

五,SQDQ421F-25C手动气动紧急切断阀- 特殊优点:
手动气动紧急切断阀具有耐腐蚀性差,普通铸造阀易穿孔的缺点。根据介质的具体特点,双功能截止阀在阀体材料上使用耐腐蚀钢(碳钢添加耐腐蚀合金元素)。
它可以承受氨气和气体腐蚀,在低温下可以达到-40°C,以确保最大的工作条件。
结构采用日本切割阀技术,阀体全部采用精密铸造,有效解决了化工管道普通阀门密封性能差,易泄漏的问题。
六,手动气动紧急切断阀 - 注意:
切断阀的气缸开启压力≥0.3-0.6Mpa,每日气缸工作压力不应低于0.4MPa,以保证阀门的正常运行。
流过阀体的介质应该是没有杂质和颗粒的气体。
常闭截止阀;电磁阀断电,阀门自动关闭。
阀门应在不生产时每天关闭,以避免弹簧长期压缩疲劳失效,并降低截止阀密封的性能。
影响正常的工作生产。
常开关闭阀;电磁阀激励进气口,气压关闭阀门。
关闭电磁阀并打开阀门。
