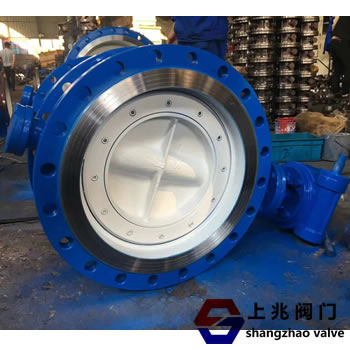

金属硬密封蝶阀原理及解析   发布时间:18-11-16


金属硬密封蝶阀的工作原理:
金属硬密封蝶阀采用三偏心金属密封结构,不仅具有普通多级三偏心金属硬密封蝶阀的所有优良性能,而且还改进和创新设计,合理降低径向偏心率,并增加自动补偿。阀座的功能是在关闭状态下,阀杆受到较小的扭矩并处于静态平衡状态。同时,蝶阀阀体设计有移动阀座密封,具有很好的自动补偿功能。当阀门反向按压时,盘片密封面和阀体密封面产生的相对位移得到充分补偿,蝶形密封圈采用优质弹性耐磨材料制成。石墨橡胶板和高韧性耐磨不锈钢。该薄膜由多层结构密封组成,不仅柔软而且坚硬,而且还具有非常好的弹性,以保持与移动座密封的粘合。因此,无论前进压力还是反向压力,蝶阀都可以使压力完全减压。达到100%零泄漏。该阀门的最大特点是可在两个方向上加压并易于维护。
☆金属硬密封蝶阀特点:
1,阀门采用三偏心密封结构,阀座和蝶板几乎无磨损,密封功能越来越紧。
2,蝶板密封面采用钴基硬质合金堆焊,密封面耐磨,耐磨。长寿。
3.大型蝶板采用桁架结构,强度高,流通面积大,流阻小。
4.驱动单元可安装在多个工位(旋转90°或180°),以方便用户使用。
5.阀门具有双向密封功能。它不受安装期间介质的流动方向的限制,并且不受空间位置的影响。它可以安装在任何方向。
6.密封圈由不锈钢制成。它具有金属硬密封和弹性密封的双重优点。它在低温和高温下具有优异的密封性能,并具有耐腐蚀性和长使用寿命。
☆三重偏心几何:
◆偏心1阀轴位于阀座后面,使密封可以完全关闭整个阀座。
◆偏心率2阀轴的中心线偏离管道和阀门中心线,并且不受阀门开启和关闭的影响。
◆偏心轮3座阀锥轴偏离阀轴中心线,消除了关闭和打开过程中的摩擦,实现了整个阀座周围均匀的压缩密封。
☆无摩擦密封,使用寿命更长:
(1)作为标准配置,阀座由Cr13合金或钨钴合金硬表面制成。
(2)垫圈螺旋缠绕不锈钢/用于实现零泄漏的石墨。
关闭期间的扭矩产生座椅力并在整个圆周上均匀地起作用。 弹性密封件弯曲并通电,保持座椅的形状。 压缩力沿圆周均匀作用,使阀门实现双向紧密密封。 密封的弹性允许阀体和阀盘接触或加宽,避免了由于温度波动而导致堵塞的风险。 该设备能够调整对齐
