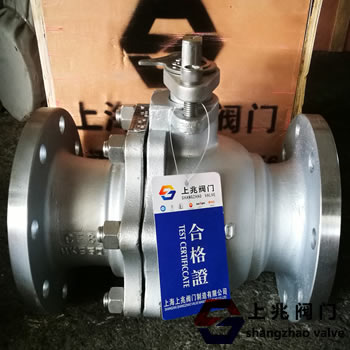

Q41F-16C-100法兰球阀   发布时间:18-10-03


一、Q41F-16C-100法兰球阀--概述
Q41F-16C-100法兰球阀主要用于截断或接通介质,也可用于流体的调节与控制。
二、Q41F-16C-100法兰球阀--优点
1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。
三、Q41F-16C-100法兰球阀--主要性能规范:
设计与制造结构长度法兰尺寸压力-温度试验-检验
GB122237GB12221GB9113 JB79GB9131GB/T13927 JB/T9092



四、Q41F-16C-100法兰球阀--压力试验:

公称压力1.62.54.0
强度试验2.43.86.0
水密封试验1.82.84.4
气密封试验0.4-0.7




五、Q41F-16C-100法兰球阀--主要零件材料:

阀体 ZG1Cr18Ni9TiCF8CF3ZG1Cr18Ni12Mo2TiCF8MCF3M
球体 阀杆 1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
阀 座聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
阀杆座聚四氟乙烯PTFE 不锈钢/柔性石墨
填料聚四氟乙烯PTFE 增强柔性石墨
填料压盖 1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
温度-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)  -29℃~300℃(对位聚笨 PPL)
介质水 蒸汽 油品硝酸类强氧化介质醋酸类尿素类
