天然气阀门的原理和选型重点   发布时间:18-11-10


    由于天然气具有易燃,易爆,腐蚀等特点,地下管网设备的天然气阀必须满足以下要求,确保长期安全工作:
    1.1材料耐腐蚀性
    管道输送的天然气在脱硫前富含硫化氢(这是一种有毒和腐蚀性气体,与铁反应形成硫化铁,形成片状并腐蚀机械设备)。甚至通过诸如脱硫的技术处理的天然气仍然具有残留的硫化氢。因此,管道阀门的选择应选自耐硫腐蚀材料。
    1.2合理的结构

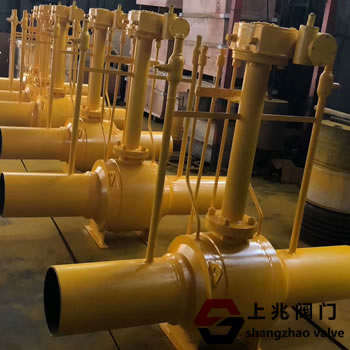

    埋地式球阀应设计成全直径,降低流动阻力,并通过管道清洁器或管道探测器节省工作成本;尽可能降低结构高度,以节省设备成本;阀门顶部应配备全封闭开启和关闭指示器使操作员可以随时查看阀门地址,以防止误操作。
    1.3密封性好
    天然气阀的泄漏非常苛刻,CJ3055-95“乡镇燃气阀的试验和检查”规范:软密封阀在标称额定工作压力的1.1倍时不允许任何感知的内部泄漏,并且硬密封阀允许的内部泄漏为标称额定工作的1.1倍压力量小于0.3DNmm3 / s。至于泄漏,一定不允许。一般来说,埋地和更重要的阀门都是焊接体结构。为了确保管道阀的密封功能,密封副要求具有优异的耐腐蚀性,耐磨性,自润滑性和弹性。
    1.4操作Bento
    大多数地下管道阀门都是人力开启和关闭。因此,阀的打开和关闭扭矩很小,并且整个过程中的转数不能太多,从而可以在事件发生后尽快切断气源。
    1.5维护简介
    阀门零件设计应考虑使用较少的维护,免维护结构,最大限度地减少维修和保养的工作量,减少阀门因阀门维修和保养而关闭,影响交通状况。
    2.1几种常用阀门的对比分析
    目前,中国天然气工作中使用的气阀有三大类,即闸阀球阀蝶阀等。密封阀在标称额定工作压力的1.1倍时不允许任何感知到的内部泄漏。硬密封阀在标称额定工作压力的1.1倍时允许的内部泄漏小于0.3 DNmm3 / s。至于泄漏,一定不允许。一般来说,埋地和更重要的阀门都是焊接体结构。为了确保管道阀的密封功能,密封副要求具有优异的耐腐蚀性,耐磨性,自润滑性和弹性。
1.4操作Bento
大多数地下管道阀门都是人力开启和关闭。因此,阀的打开和关闭扭矩很小,并且整个过程中的转数不能太多,从而可以在事件发生后尽快切断气源。
1.5维护简介
阀门零件设计应考虑使用较少的维护,免维护结构,最大限度地减少维修和保养的工作量,减少阀门因阀门维修和保养而关闭,影响交通状况。
2.1几种常用阀门的对比分析
目前,中国天然气工作中使用的气阀有三大类,即闸阀,球阀,蝶阀等。以下从三个方面对这些阀门进行分析:
2.2工作原理和结构特征的比较
通过闸门的上下运动打开和关闭闸阀,使得系统需要对管道的某一部分“完全打开并完全关闭”,并且中压需要通过介质。闸阀通常适用于不需要频繁打开和关闭的应用,以及闸门完全打开或完全关闭。不适合用作派遣或储蓄。闸阀通常设计用于全孔径并且具有低流动阻力并且可用于清洁球和管道探测器。闸阀结构的高度相对较高(通常为管道直径的3至5倍),适用于管道的深埋深度。

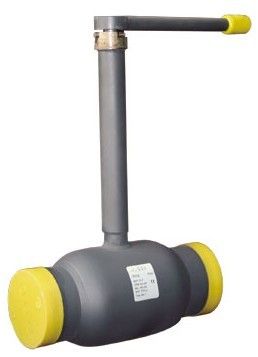

球阀是旋转球来打开和关闭阀门(打开和关闭只需要旋转90°)。球阀开关简单紧凑,可制成大直径,密封可靠。密封表面和球形表面通常是封闭的,并且不易被介质侵蚀,并且广泛用于各种工作中。其结构简单,修复,全直径设计,流动阻力小,可通过球管检测器清洗。
蝶阀是根据管道固定板的原理设计的。可移动控制部件是具有倾斜角度的盘。盘固定在心轴上并由旋转心轴控制。阀座固定在阀体的壁上。阀体是薄饼型,适用于调度介质流。蝶阀结构尺寸小。重量轻,操作简便,但流动阻力大,不能通过清洁球和管道探测器。
从上述结构特点和工作原理来看,闸阀和球阀适用于天然气管道。
2.3经济比较
我们使用额定压力为4 kg且公称直径为DN200的阀门成本进行经济比较。球阀是最昂贵的,大约是闸阀和蝶阀成本的三倍。虽然闸阀的价格远高于蝶阀的价格(约为蝶阀的4倍),但由于闸阀可以直接埋入,因此节省了大量的设备成本,因此闸阀和蝶阀都是相邻的。从多年的应用效果来看,闸阀的功能和使用寿命远远优于蝶阀。因此,从这个角度来看,闸阀应该是首选的阀门。
2.4安全性比较
随着技术的不断变化,各种闸阀的安全性不断被挫败。平行双闸阀配有阀杆维护套,以保护阀杆免受介质腐蚀。外壳采用“鼠笼式框架肋”专门设计,以减轻阀门的整体重量,提高外壳的强度和刚性。弹性密封闸阀采用弹性硬密封。当阀门完全打开或完全关闭时,密封对完全将介质与阀门内腔隔开,使闸阀具有耐火,耐高温和耐腐蚀的特性。闸阀有一个完全封闭的开启和关闭指示器,使操作员能够理解阀门地址。
球阀也具有耐火性和耐高温性。在火焰高温燃烧密封座上的PTFE材料后,金属密封座和每个密封部分可形成金属对金属的密封结构,防止气体介质松动,防止灾害继续扩大;否则它具有抗静电结构。球阀在打开和关闭过程中形成的静电被引入地面,防止静电积聚介质,保证设备的安全;球阀的有限位置被锁定,以防止操作员操作或非法操作。
蝶阀密封阀的密封宽度太窄,构成阀瓣关闭过程的过位或欠位,影响密封;否则,因为密封对是 - 有些是橡胶或PTFE,在气体冲刷过程中容易损坏或掉落,并且在发生火灾时容易损坏,并且使用寿命短。
从以上分析结果可以看出,从任何角度看,蝶阀都不适用于埋地燃气管道。但是,当空间条件相关时,只能使用蝶阀。选择蝶阀时,应选择带有很大疼痛的蝶阀。密封材料应由聚四氟乙烯或硬密封制成。调试时需要调整到关闭位置。
 闸阀和球阀在结构特性和安全性方面适用于埋地天然气管道。但他们也有自己的缺点。球阀需要从设计到制造的高水平技术,因此它们的成本很高。当闸阀打开和关闭时,需要多次转动,并且打开和关闭时间更长。因此,我们应该在选择阀门时总结阀门的所有方面。在确保安全性和可靠性的情况下,我们应尽可能地节省成本。从这个角度出发,应根据气体特性和管道运行压力选择阀门,以满足管道的需要。安全工作可以达到降低成本和充分利用它的目标。
