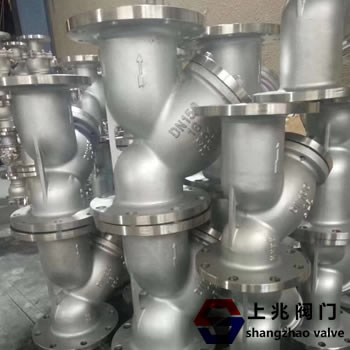

SG41H-16P-100不锈钢Y型过滤器是水，油，燃气管道及各种设备不可缺少的装置。 它主要去除管道中的介质，以保护减压阀，减压阀，水位阀和水泵。 为了实现正常运转。 安装时请在入口处安装。 一般来说，滤水器为10~30目/ cm2，空气过滤器为40-100目/ cm2，滤油器为60-200目/ cm2。 | 壳体材质 | 碳钢WCB、黄铜B62 | 不锈钢304、316、316L | | 滤框滤网材质 | 不锈钢304、316、316L | | 密封件材质 | 耐油石棉、丁腈橡胶、聚四氟乙烯 | | 防爆级别 | BS5501:IIA、IIB、IIC | | 环境温度（℃） | -30~380 | -80~450 | | 公称压力（MPa） | 0.6~5.0（150Lb~600Lb） | | 过滤精度（目/in） | 10~300 |
| 通径DN | L | D | D1 | H2 | B | f | n-φ | | 15 | 150 | 95 | 65 | 70 | 14 | 2 | 4-φ14 | | 20 | 150 | 105 | 75 | 70 | 14 | 2 | 4-φ14 | | 25 | 160 | 115 | 85 | 80 | 14 | 2 | 4-φ14 | | 32 | 180 | 135 | 100 | 90 | 16 | 3 | 4-φ18 | | 40 | 200 | 145 | 110 | 100 | 16 | 3 | 4-φ18 | | 50 | 220 | 160 | 125 | 130 | 16 | 3 | 4-φ18 | | 65 | 250 | 180 | 145 | 165 | 18 | 3 | 4-φ18 | | 80 | 280 | 195 | 160 | 195 | 20 | 3 | 8-φ18 | | 100 | 320 | 215 | 180 | 230 | 20 | 3 | 8-φ18 | | 125 | 360 | 245 | 210 | 300 | 22 | 3 | 8-φ18 | | 150 | 430 | 280 | 240 | 335 | 24 | 3 | 8-φ23 | | 200 | 505 | 335 | 295 | 420 | 26 | 3 | 12-φ23 | | 250 | 550 | 405 | 355 | 512 | 30 | 3 | 12-φ25 | | 300 | 680 | 460 | 410 | 580 | 30 | 4 | 12-φ25 | | 350 | 700 | 520 | 470 | 640 | 34 | 4 | 16-φ25 | | 400 | 790 | 580 | 525 | 700 | 36 | 4 | 16-φ30 | | 450 | 850 | 640 | 585 | 790 | 44 | 4 | 20-φ30 |
|
