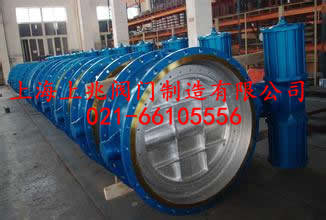

SZMD643X煤气快速切断阀   发布时间:18-09-05


SZMD643X煤气快速切断阀--产品概述:
SZMD643X煤气快速切断阀是根据用户的实际工况而设计的新一代气动煤气快速紧急切断阀,它由防爆电磁阀过滤器回讯器气动装置及蝶阀组合而成,适用于加热炉煤气、高炉煤气、转炉煤气、除尘管道等可燃性气体管道中要求快速切断场合。因它采用特殊的耐腐蚀性材料及高新技术阻止烟尘进入轴套,达到蝶阀开关灵活不卡死,经过客户多年的使用,效果显著。
SZMD643X煤气快速切断阀--性能特点:
SZMD643X煤气快速切断阀:气动切断快,密封性能好,无泄漏
公称压力:0.60MPa
强度试验压力:0.9MPa
密封试验压力:0.66MPa
适用温度:≤200℃
适用介质:加热炉煤气、高炉煤气、转炉煤气等
阀体部分(煤气专用蝶阀)阀杆采用镀铬处理,填料为高温石墨,并且在上下轴之间经过特殊工艺处理,装配防锈死装置。经过这些特殊工艺之后阀门具备耐腐蚀、抗焦油、还具备有限防止烟尘进入轴承内,从而保证阀门开关灵活不卡死,在管道中起到截断介质的作用。
SZMD643X煤气快速切断阀--工作原理:
SZMD643X煤气快速切断阀上的有单作用(双作用)气动装置,由单作用(双作用)气缸.活塞.连杆.箱体输出轴等零件组成的机械传动机构和电磁阀.过滤减压阀等控制元件组成。当气动执行装置与电路和系统气源接通后,电磁阀接收到24V电压信号转换成输出气压力,使压缩空气进入缸体一端,推动活塞向另一端移动,活塞通过连杆等零件带动输出轴运转实现阀门快速启闭。同时回讯器根据阀门的启闭位置来反馈输出的控制信号正确定位。
SZMD643X煤气快速切断阀--执行标准:
1、设计制造:GB12238;
2、法兰连接尺寸;GB9115;
3、检验和试验:GB/T13927
