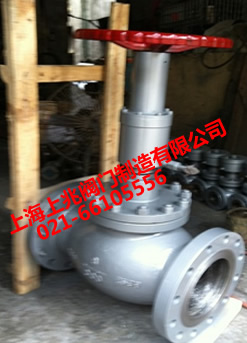

SQDY421F-25C-200手动液动紧急切断阀   发布时间:18-08-08


一、手动液动紧急切断阀--产品用途
SQDY421F-25C-200手动液动紧急切断阀是管路系统上必备的阀门配件。主要用于紧急情况时能在较远的地点迅速关闭管路的出入口。能够实行远距离控制启闭,启用仅需按一下控制按钮其余事项在指定时间内完成,如加装远程信号反馈系统,可于远距离控制室直接获悉阀门运行状态。
二、手动液动紧急切断阀--性能规范
1.规格:DN25~DN400
2.使用压力:1.0~6.4Mpa
3.使用温度:-30℃~60℃
4.使用介质:液化石油气、天然气等气体
5.气源压力:0.3~0.6Mpa
三、作用原理及结构说明
1、SQDY421F-25C-200手动液动紧急切断阀在使用时先将手轮逆时针旋转到底,然后往回倒退一圈再用固定手轮固定螺母,以防手动装置拉住活塞使密封不到位而形成密封不密闭(本阀出厂前已调好)。阀门在无外压力操作情况下,阀瓣处于常闭状态,在系统上使用时,靠手摇油泵的液压源推动活塞上移使阀门开启,当需要关闭阀门或遇到有紧急情况时,可将液压源压力泄掉,阀门即自动关闭。
2.本阀配备操作手轮当无气源时可操作手轮使阀门开启或关闭。
3、阀瓣关闭时,压力是依靠手摇油泵的液压源或操作手轮来实现。
4、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好相反。
5、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。
