止回阀的用途与结构特点   发布时间:18-06-23

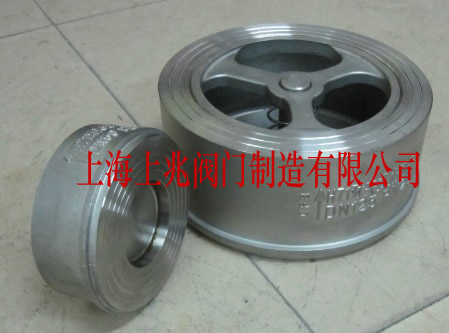

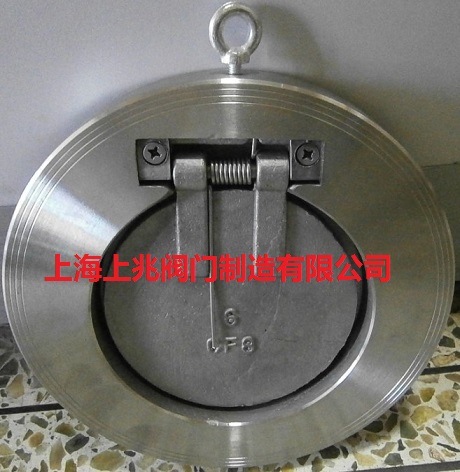

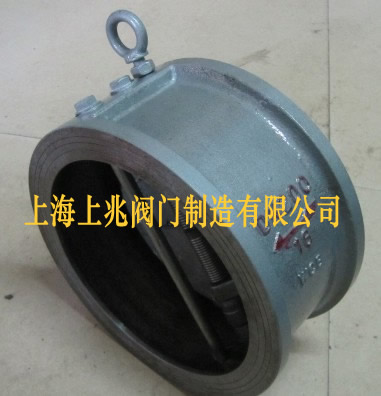

一、对夹式止回阀的用途
止回阀安装在管路系统,其主要作用是防止介质倒流,止回阀是一种依靠介质压力开启和关闭的自动阀门。对夹式止回阀适用于公称压力 PN1.0MPa~42.0MPa、Class150~25000、公称通径 DN15~1200mm、NPS1/2~48、工作温度 -196~540℃ 的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿酸等多种介质。

二、对夹式止回阀的主要材质
有碳钢、低温钢、双相钢(F51/F55)、钛合金、铝青铜、因科镍尔(INCONEL)、SS304、SS304L、SS316、SS316L、铬钼钢、蒙乃尔(400/500)、20# 合金、哈氏合金等金属材料。紧急切断阀

三、对夹式止回阀的标准与规范
1、设计与制造:API594、API6D、JB/T8937
2、结构长度:API594、API6D、DIN3202、JB/T8937
3、压力、温度等级:ANSI B16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验:API598、JB/T9092
5、配管法兰:JB/T74~90、GB/T9112-9124、HG20592~20635、SH3406、ANSI B 16.5、DIN2543-2548、GB/T13402、API605、ASMEB16.47

四、对夹止回阀的结构特点
1、结构长度短,其结构长度只有传统法兰止回阀的 1/4~1/8
2、体积小、重量轻,其重量只有传统法兰止回阀的 1/4~1/20
3、阀瓣关闭快速,水锤压力小
4、水平管道或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关闭冲击力小
8、整体结构简单紧凑、造型美观
9、使用寿命长、性能可靠
