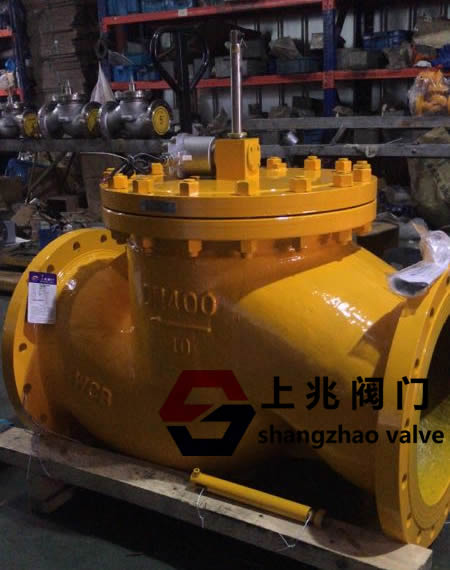

ZCRB-16c-300燃气紧急切断阀   发布时间:18-06-08



一,燃气紧急切断阀 - 概述

 ZCRB系列燃气紧急切断阀是一种新型的燃气管道工程安全配套装置,主要应用于以下场合:

1.连接易燃气体泄漏监测设备。当仪器检测到易燃气体泄漏时,主气源自动快速关闭,切断气源,防止发生恶性事故。

2.将极限温度(或压力)安全控制器连接到加热设备。当设备检测点的温度或压力超过设定的极限值时,供气阀会自动快速关闭以停止供油。

3.中央高层建筑火灾报警系统。当建筑物发生火灾时,建筑物内的供气会自动切断,以防止瓦斯爆炸。

4.在市或者工厂供气管网上设置BZCK燃气应急切断阀,可在中央控制室集中控制和远程控制,事故现场管道紧急关闭。

该系列产品具有优良的技术性能,低负载损耗和高可靠性。适用于天然气,天然气,液化石油气等可燃气体,广泛应用于供气管网系统,燃气热能厂房,燃气锅炉房和住宅家庭安保设施。ZCRB-16c-300燃气紧急切断阀


其次,阀门功能以及它是如何工作的ZCRB-16c-300燃气紧急切断阀
该系列阀门是一个常开式脉冲电磁阀,带有意外自锁和手动复位功能。
1.日常工作中阀门常开。 电磁阀线圈关闭,不消耗电力。
2.发生事故时,阀芯瞬间通电,触发阀门快速关闭并进入自锁状态。 即使此时切断电源,阀门仍处于自锁关闭状态,不会自动打开。
3,该阀采用先导阀,易开启,即使压力达到6bar,开口也很容易,口径大于DN125,采用杠杆手柄,从而达到节省人力和速度的目的。
4.当机组人员完成事故并手动重新启动阀门时,供气将恢复。
根据客户的要求,还可以提供一个常闭的紧急切断阀来关闭电源。
三、燃气紧急切断阀--技术参数:

1、适用于煤气、天然气及液化石油气。

2、阀门规格:螺纹连接 G1/2“、G3/4”、G1“;法兰连接 DN25~350

3、工作压力:0.5bar~6bar

4、电气防护等级:CEI IP65/IP67

5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5

6、工作电压及电功率:交流 AC220V,50Hz/14V;直流 DC12V/8.5W,DC24V/8.5W

7、操作系数:不间断输出或脉冲型

8、电气连接:插件(不分正负极)

9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W   线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W  线圈型号:ZCLF-1(2)

10、工作环境温度:-15~60℃

11、密封材料:NBR橡胶

12、阀体材质:黄铜、不锈钢、碳钢

13、阀门关闭时间:少于1秒


四、手动复位操作过程

当阀门被切断,管道漏气故障排除后,工作人员需要手动复位时,用力向上提拉 手动复位杆,听到“咔”的一声,说明阀门完全被打开。此时,即使松开手,也不会被切断。(除非再给阀门线圈通电)。

注:手动复位必须在电磁阀线圈断电时操作。
