660V防爆电动闸阀是上海上兆阀门提供的一种矿用防爆电动闸阀，主要用于煤矿行业污水排放管道上起到开关作用，主要用途高中压法兰连接的闸阀适用于公称压力 PN1.6～16.0MPa, 工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
| 型号 | PN | 工作压力
（MPa) | 适用温度
（℃） | 适用介质 | 材料 | | 阀体、闸板、阀盖 | 闸杆 | 密封面 | 填料 | | Z940H-100 | 100 | 10.0 | ≤425 | 水、蒸汽、油品 | 碳素钢 | 铬不锈钢 | 堆焊铁基合金 | 石棉石墨
或柔性石墨 | | Z940H-160 | 160 | 16.0 | | Z940Y-100 | 100 | 10.0 | 堆焊硬质合金 | | Z940Y-160 | 160 | 16.0 | | Z940Y-100I | 100 | 10.0 | ≤550 | 蒸汽、油品 | 铬钼合金钢 | 铬钼合金钢 | 堆焊硬质合金 | 柔性石墨 | | Z940W-100P | 100 | 10.0 | ≤200 | 醋酸类介质 | 铬镍不锈钢 | 铬镍不锈钢 | 本体材料 | 聚四氟乙烯 | | Z940W-100R | 100 | 10.0 | 铬镍钼不锈钢 | 铬镍钼不锈钢 | 本体材料 |
。

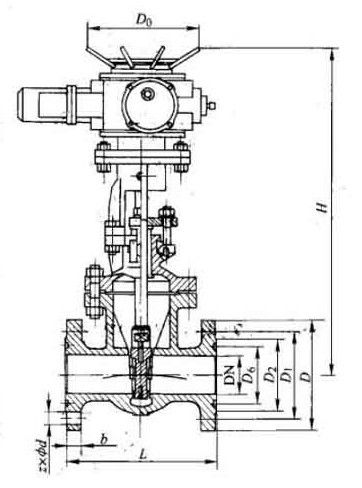

Z940H、Z940Y、Z940W型PN100 电动钢制楔式闸阀主要外形及结构尺寸(mm)| DN | L | D | D1 | D2 | D6 | b | z×Φd | H | 重量/kg | | 50 | 250 | 195 | 145 | 112 | 85 | 28 | 4×Φ25 | 650 | 100 | | 65 | 280 | 220 | 170 | 138 | 110 | 32 | 8×Φ25 | 680 | 120 | | 80 | 310 | 230 | 180 | 148 | 115 | 34 | 8×Φ25 | 755 | 210 | | 100 | 350 | 265 | 210 | 172 | 145 | 38 | 8×Φ30 | 830 | 300 | | 125 | 400 | 310 | 250 | 210 | 75 | 42 | 8×Φ34 | 965 | 440 | | 150 | 450 | 350 | 290 | 250 | 205 | 46 | 12×Φ34 | 1020 | 500 | | 200 | 550 | 430 | 360 | 312 | 260 | 54 | 12×Φ41 | 1240 | 570 | | 250 | 650 | 500 | 430 | 382 | 313 | 60 | 12×Φ41 | 1400 | 900 | | 300 | 750 | 585 | 500 | 442 | 364 | 70 | 16×Φ48 | 1920 | 1020 | | 350 | 850 | 655 | 560 | 498 | 420 | 76 | 16×Φ54 | 2010 | 1250 | | 400 | 950 | 715 | 620 | 558 | 480 | 80 | 16×Φ54 | 2100 | 1390 |
Z940H、Z940Y、Z940W型PN160 电动钢制楔式闸阀主要外形及结构尺寸(mm) | DN | L | D | D1 | D2 | D6 | b | z×Φd | H | 重量/kg | | 50 | 300 | 215 | 165 | 132 | 95 | 36 | 8×Φ25 | 650 | 170 | | 65 | 345 | 245 | 190 | 152 | 110 | 44 | 8×Φ30 | 680 | 230 | | 80 | 390 | 260 | 205 | 168 | 130 | 46 | 8×Φ30 | 755 | 250 | | 100 | 450 | 300 | 240 | 200 | 160 | 48 | 8×Φ34 | 830 | 390 | | 125 | 525 | 355 | 285 | 238 | 490 | 60 | 8×Φ41 | 970 | 450 | | 150 | 600 | 390 | 318 | 270 | 205 | 66 | 12×Φ48 | 168 | 680 | | 200 | 750 | 480 | 400 | 345 | 275 | 78 | 12×Φ48 | 1492 | 1073 |
|
