DMF电磁式煤气紧急切断阀发布时间：19-04-09

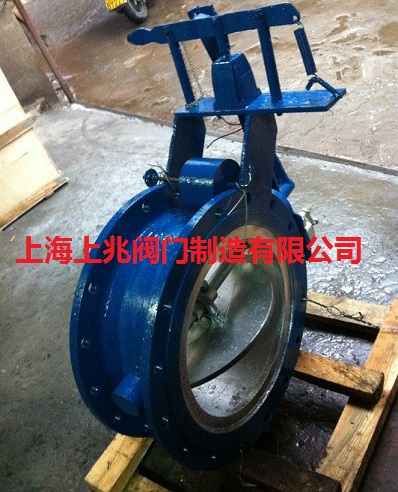

一，DMF电磁式煤气紧急切断阀 - 概述

DMF电磁式煤气紧急切断阀主要由电磁起动器和蝶阀组合而成，密封性好性能。结构简单，操作方便，工作可靠，切割速度快，密封性能好。密封件通常是耐油橡胶，也可以为特氟龙密封件提供特殊产品。不锈钢截止阀

二，DMF电磁式煤气紧急切断阀 - 技术规格

1。电磁铁一般按AC 220V供电，容量约为220VA（出厂时也可按要求提供）

2。阀门的标称压力为PN0.1MPA。

3。蝶阀的相关尺寸如表1所示（法兰与JB81-59一致）。

4，切断时间：1秒 \不锈钢球阀

5。介质温度：-20~180°C。环境温度：-20~60°C

三、DMF电磁式煤气紧急切断阀 - 尺寸表：

DN	D1	D	D2	L	L1	L2	H	B	n-φd
100	170	205	145	127	360	250	460	10	4-12
150	225	260	200	140	510	250	510	14	8-18
200	280	315	252	152	465	250	565	14	8-18
250	335	370	310	165	520	280	620	16	12-18
300	395	435	362	178	580	300	670	16	12-23
350	445	485	412	190	630	300	720	16	12-23
400	495	535	162	216	680	300	770	20	16-23
450	550	590	518	222	740	300	820	20	16-23
500	600	640	570	229	780	300	860	22	16-23
600	705	755	670	267	895	320	960	22	20-25
700	810	860	775	292	1010	400	1060	22	24-25
800	920	975	880	318	1125	400	1150	22	24-30
900	1020	1075	980	330	1225	400	1250	24	24-30
1000	1120	1175	1080	410	1345	500	1360	24	28-30
1200	1340	1400	1295	470	1525	500	1500	24	32-34
1400	1560	1620	1510	530	1775	500	1800	24	36-34
1600	1760	1820	1710	600	1990	700	2100	24	40-41
1800	1970	2045	1970	670	2190	700	2350	24	40-41
2000	2180	2265	2110	760	2390	700	2600	24	48-48
