焊接球阀技术特点与产品结构特征   发布时间:17-07-05

焊接球阀技术特点与产品结构特征

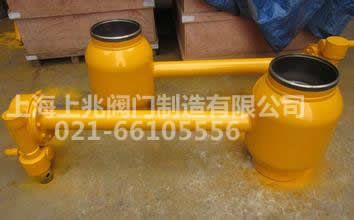

 Q61F埋地式全焊接球阀球体和阀杆都由不锈钢制造带有两个o型环的防飞射阀杆结构保证其严密性,上部容器可更换,工作寿命长。埋地式全焊接球阀适应介质:水、石油、天然气。


焊接球阀技术特点

1
阀体结构整体式焊接,不会有外部泄漏现象。

2
阀座由PTFE密封环及弹簧组成对压力和温度的变化适应能力强,在使用范围内不会产生任何泄漏。

3
阀杆的防渗漏结构、阀杆底部有1个PTFE自封密封垫和1个O型密封圈,上面有2个O型密封圈、两个PTFE密封垫组成,确保无泄露。

4
阀体材料与管道材质相同,不会出现应力不匀,也不会由于地震及车辆经过地面时而挤压变形。

5
阀体轻且易于保温。

6
直埋式球阀可以直接埋于地下,不用建高大阀门井,只需地面上设置小型浅井,大大节省施工费用及工程时间。

7
可根据管道的施工及设计要求调整阀体的长短和阀杆高度。

8
球体的加工精度非常精密操作轻便,无不良干涉。

9
有焊接和法兰两种连接方式。

10
操作方式:手柄,齿轮(垂直/水平)

11
在阀门正常操作使用的情况下,质保期20年。
焊接球阀结构

1
本阀门采用碳钢无缝钢管压制成型整体式焊接球阀。

2
阀杆采用AISI303不锈钢、阀体采用AISI304不锈钢,经精加工研磨制作,具有优良密封性能及耐腐蚀性能。

3
密封采用碳强化PTFE斜面弹性密封圈负压在球面上,使密封达到零泄漏,使用寿命长等优点。

4
本阀门连接方式:有焊接、螺纹、法兰等供用户选择。传动方式:采用手柄、涡轮、气动、电动等传动结构、开关灵活轻便。

5
本阀门结构紧凑、重量轻、易于保温、便于安装。此阀一般水平安装。

6
一体式焊接球阀吸取国外先进技术,结合国内实际情况研制而成,以国产代替进口,填补国内空白。广泛应用于天然气、石油、供热、化工及热电管网等长输管线领域。
分割线  箭头 动态
焊接球阀特征

1
阀体是由钢管焊接而成。

2
球垫采用强化聚四氟乙烯。

3
阀杆采用防爆设计。

4
温度范围:-60-200℃

5
驱动方式:手动或涡轮传动、电动、气动、液动

6
检测标准:API 598
