HC42X/DRVZ 静音式止回阀

静音式止回阀
所属系列:止回阀系列
检索关键字:静音止回阀,HC42X止回阀,止回阀,DRVZ止回阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、静音式止回阀--概述



HC42X/DRVZ静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。



二、静音式止回阀--主要技术参数



型号 DRVZ/T-10 DRVZ/T-16 DRVZ/T-25Q
公称压力 PN1.0MPa PN1.5MPa PN2.5MPa
公称通径 DN50~DN300(mm)
最高工作压力 1.0MPa 1.6MPa 2.5MPa
密封试验压力 1.1MPa 1.76MPa 2.75MPa
壳体试验压务 1.5MPa 2.4MPa 3.75MPa



三、静音式止回阀--主要零部件



零件名称 材料
阀体、导流体 灰铸铁、球墨铸铁、铸钢
阀座、轴瓦、阀瓣、轴 青铜或铬不锈钢
弹簧 不锈钢

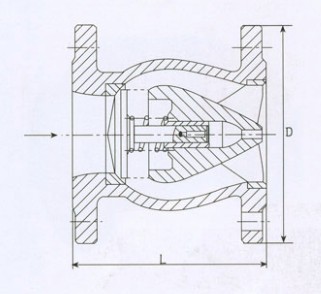

四、静音式止回阀--主要连接尺寸





公称通径(mm) L(mm)
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 575
400 600
450 650
500 700
