Z941T-10/Z945T-10 电动铸铁闸阀

电动铸铁闸阀

所属系列：闸阀系列

检索关键字：电动铸铁闸阀,Z941T,Z945T,明杆闸阀,暗杆闸阀,电动闸阀,铸铁闸阀,闸阀

销售电话：021-66105556

图文传真：021-63061811

在线客服：

点击这里给我发消息

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、电动铸铁闸阀--概述

Z941T-10电动明杆铸铁闸阀、Z945T-10电动暗杆铸铁闸阀：Z941T、Z945T电动、法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为灰铸铁或球墨铸铁的闸阀

二、电动铸铁闸阀--性能参数

主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z945T-10	10	1.0	180	水、蒸汽、油品
Z941T-10	10	1.0	180	水、蒸汽、油品

三、电动铸铁闸阀--零部件材料

零部件材料
型号	材料
	阀体、阀盖	闸板、阀座	阀杆	阀杆螺母	填料	手轮
Z941T-10	灰铸铁	铜合金	2Cr13	铝铁青铜	柔性石墨	球墨铸铁
Z945T-10

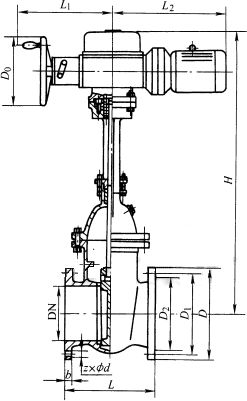

四、电动铸铁闸阀--外形及结构尺寸

DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	102	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	122	20	4×Φ17.5	164	612	612	300	80
80	280	200	160	133	20	8×Φ17.5	195	690	690	300	83
100	300	220	180	158	20	8×Φ17.5	220	833	833	300	94
125	325	250	210	184	22	8×Φ17.5	268	876	876	300	125
150	350	285	240	212	24	8×Φ22	280	958	958	300	160
200	400	340	295	268	26	12×Φ22	370	1096	1096	300	225
250	450	405	355	320	30	12×Φ26	460	1244	1244	300	348
300	500	460	410	370	30	12×Φ26	530	1430	1474	400	485
350	550	520	470	430	34	16×Φ26	610	1565	1663	400	696
400	600	580	525	482	36	16×Φ30	710	1735	1886	400	1000
500	700	715	650	585	44	20×Φ33	5860	1961	2181	400	1064
