Z673X 气动浆液阀

气动浆液阀
所属系列:闸阀系列
检索关键字:气动浆液阀,Z673X,浆液阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、Z673X气动浆液阀--概述



Z673X型气动浆液阀适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上,适用温度:-10~80℃作启闭调节和节流使用,适用于水平安装,亦可倾斜安装。



二、Z673X气动浆液阀--特点



1、结构简单:轻便、密封性能好。


2、操作方式:手轮、电动、电液动、气动。



三、Z673X气动浆液阀--主要性能规范



公称压力(MPa) 0.6 1.0
试验压力(MPa)

壳体 0.9 1.5
密封

0.66 1.1
使用介质 煤浆、粮浆、纸浆、泥浆、活
水砂浆、矿渣、碱液
工作温度 ≤100℃



四、Z673X气动浆液阀--主要零部件材质



体、盖 不锈钢、碳钢、灰铸铁
闸板 碳钢、不锈钢
阀杆 不锈钢
密封面 橡胶、四氟、不锈钢、硬质合金



五、Z673X气动浆液阀--主要外形及连接尺寸



MPa DN L D D1 B H n-M 2
PN0.6 PN1.0
1.0 50 40 40 125 100 115 335 4-M16 45°
65 40 40 145 120 115 363 4-M16 45°
80 50 50 160 135 150 395 4-M16 22.5°
100 50 50 180 155 150 465 4-M16 22.5°
125 50 50 210 185 190 530 4-M16 22.5°
150 60 60 240 210 190 630 4-M20 22.5°
200 60 60 295 265 230 750 4-M20 22.5°
250 70 70 350 318 280 900 8-M20 15°
300 70 80 400 368 350 1120 8-M20 15°
350 80 90 460 430 350 1260 10-M20 11.25°
400 90 120 515 482 350 1450 10-M24 11.25°
450 90 120 565 532 350 1600 14-M24
500 100 130 620 585 350 1800 14-M24
600 100 140 725 685 430 2300 14-M27

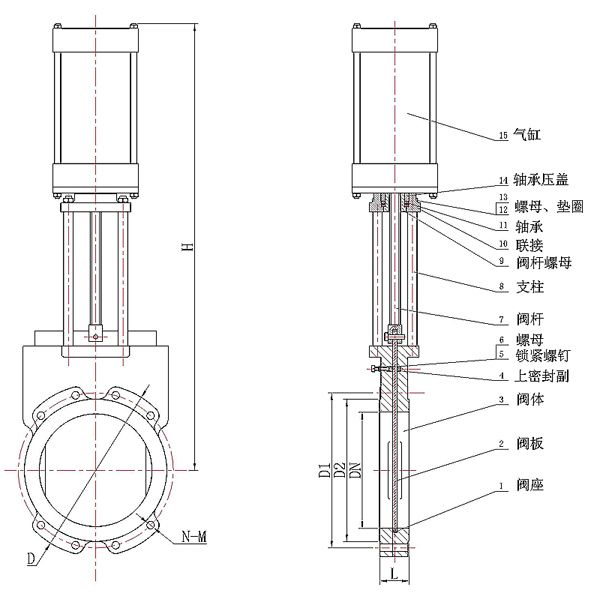

 PZ673X型气动浆液阀、铸铁刀闸阀外形结构尺寸图
